相対論的レーザー

相対論的レーザーとは、集光強度が電子の相対論的効果が顕在化する水準に達した超短パルスレーザーであり、その光と物質（主にプラズマ）との相互作用を指す分野の中心的な概念である。強度の目安は約10^18 W/cm²で、ここではレーザー電場中での電子の揺らぎ運動エネルギーが電子の静止エネルギー（511 keV）に達するため、電子の運動がニュートン力学では記述できなくなる。この領域では、物質の屈折率が電子の相対論的質量変化を通じてレーザー強度そのものに依存するようになり、従来の光学にはない非線形現象が次々と現れる。レーザー技術の進歩により、現在ではテーブルトップ規模の装置でこの領域に到達でき、数光学周期・数十ミリジュールのパルスでも相対論的強度が得られるようになった。

相対論的強度領域

相対論的レーザーとは、焦点での強度が電子を相対論的に加速できる水準を超えたレーザーのことである。強度の尺度となるのは無次元振幅 a₀ で、これは電子がレーザー電場中で得る正味の運動量を mc で割った量であり、a₀ ≈ 0.85·√(I[10^18 W/cm²]·λ²[μm²]) で与えられる。a₀ ≳ 1 が相対論的領域であり、波長1 μmのレーザーでは約2×10^18 W/cm²に相当する。この強度を実現するには、エネルギーを短いパルスに圧縮する必要があり、典型的にはフェムト秒（10^-15秒）級のパルスが用いられる。チャープパルス増幅（CPA）技術の確立により、ピーク出力テラワット級からペタワット級の装置が世界各地に建設された。

相対論的強度では、レーザーと物質の相互作用の様相が根本的に変わる。電子は光圧（ポンダーモーティブ力）により電場の節から押し出され、イオンはほぼ動かないまま電子だけが急速に分離するため、固体表面は瞬時にプラズマ化しつつも固体密度を保つ「過稠密プラズマ」として振る舞う。このため、レーザーは臨界密度（波長1 μmで約10^21 cm^-3）を超える物質に直接侵入できず、相互作用は表面で起こる。一方、気体を電離してできる低密度プラズマ中ではレーザーが伝播でき、そこでも相対論的な非線形効果が多彩な現象を生む。

実験では、レーザー光の焦点強度分布と時間コントラストが性能を左右する。焦点は数μm四方に絞られ、その強度分布が加速される粒子の特性を直接決める。また、主パルスに先行するわずかな前置パルスやASE（増幅自然放出光）がターゲットを主パルス到達前に加熱・膨張させてしまうため、主パルスに対する強度比で表される時間コントラストが10^10程度あるかどうかが、鋭い固体表面を維持できるかの分かれ目になる。

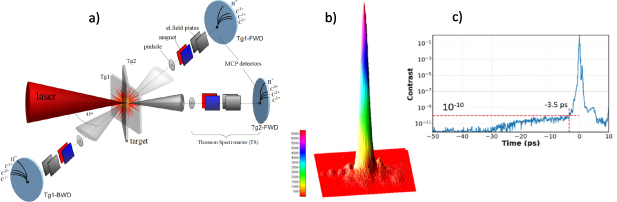

図は相対論的レーザー実験の典型例を示す。(a)はレーザーを固体ターゲットに入射し、ターゲット法線方向に置いたトムソン分光器でイオンを測定する配置図、(b)は50倍に拡大して測定した焦点面の強度分布（半値全幅2.9 μm × 3.5 μm）、(c)は主パルス前約3.5 psまで前置光が10^-10程度に抑えられた時間コントラストの実測値である。

過稠密プラズマ表面での吸収

過稠密プラズマ表面でのレーザーエネルギーの吸収は、この分野の最も基本的な問題の一つである。古典的な逆制動放射や共鳴吸収に加え、相対論的領域では新しい吸収機構が支配的になる。代表的なのは「j×B加熱」（真空加熱）で、斜入射したレーザーの磁場項が電子を半光学周期ごとに表面へ押し込み、電子が過稠密領域に引き込まれて戻れなくなることでエネルギーを失う。また、表面電子層がレーザー電場で振動しながら高調波を放射する「コヒーレント・ウェーク放射（coherent wake emission）」や、振動する鏡面的な電子層が入射光を高調波に変換する「相対論的振動鏡（relativistic oscillating mirror）」機構も、吸収と二次放射の両面で重要である。

吸収率の強度依存性と角度依存性は長く議論されてきた。運動論的な解析モデルによれば、10^20 W/cm²を超える強度では、吸収機構の詳細によらず一貫して50%を超える高い吸収が得られ、その角度依存性は平坦になることが示されている。これは、相対論的領域では電子の慣性（相対論的質量）が吸収過程の主要な制御因子となり、個々の散逸機構の違いが相対的に小さくなるためである。この閉じた形式の吸収モデルは、レーザー駆動イオン加速や硬X線源、高速点火の設計に広く応用されている。

表面での相互作用はまた、反射光の性質を通じて診断にも使われる。鏡面反射率の測定は、プラズマ表面の密度勾配の鋭さを直接反映し、前置パルスによる予備プラズマの有無で大きく変わる。高コントラストのレーザーでは鋭い表面が保たれるため、高調波発生やアト秒パルス生成のような「表面が鏡として振る舞う」現象が顕著になる一方、低コントラストでは予備プラズマが厚く、吸収や電子加速の様相が変わる。

パルス伝播と相対論的自己チャネリング

臨界密度以下のプラズマ中では、レーザーは伝播できるが、その伝播は相対論的な非線形効果によって大きく変質する。中心部で強度が高いため電子が相対論的質量を得てプラズマ周波数が下がり、ビームの中心部の屈折率が周囲より高くなる。これが凸レンズとして働き、ビームは自ら収縮しようとする（相対論的自己集束）。同時に、ポンダーモーティブ力が電子を軸から押し出してイオン空洞を作り、これも光を閉じ込める方向に働く。両者の効果が釣り合うと、レーザーは自らが掘った細いチャネルの中を回折限界を超えて長距離伝播する。これが相対論的自己チャネリングである。

チャネルの直径は臨界パワーとプラズマ密度で決まり、数百万倍の強度増加を伴うことがある。数値解析によれば、適切な入射パワー、集光条件、ガス密度分布を選ぶことで、チャネルの安定化とパワー圧縮の制御が可能であり、例えばキセノンガスジェット中でのテラワット級・波長248 nmのパルスでは、直径約400 nmのチャネルが形成され、チャネル内強度は従来の想定より一桁大きくなりうるとされる。チャネルの長さは、相互作用領域から出るX線放射の測定と整合する。自己チャネリングは、レーザー駆動電子加速器（ウェークフィールド加速）の加速距離を延ばす鍵であり、また高強度二次源の生成にも利用される。

二次源：電子・イオン・高調波・アト秒パルス

相対論的レーザーと物質との相互作用は、極めて効率的な二次粒子・放射源である。最も直接的なのは電子加速で、低密度プラズマではレーザーパルスの後ろに引かれたウェークフィールド（プラズマ波）が電子を加速し、200 MeV級の電子バンチが観測されている。固体や予備膨張した薄膜ターゲットとの相互作用では、得られる電子エネルギーは数十MeVと低いものの、変換効率は高い。これらの電子は、厚いタングステン等の標的中で減速される際に制動放射（ブレムスシュトラールング）を放ち、極めて高エネルギーの光子（ガンマ線）が得られる。この光子は光伝導検出器による直接測定や、光核反応による放射化測定で診断でき、その線量や光核活性化の結果は、レーザー・プラズマ相互作用と電子輸送の数値シミュレーションに基づくモデルと、三桁にわたって整合する。

イオン加速は、過稠密プラズマ表面で加速された電子が薄膜ターゲットの裏面に電荷の不均衡を作り、イオン（主に水素イオン）を引き抜いて加速する機構（標的法線鞘加速、TNSA）が基本である。サブピコ秒パルスで最高のレーザー・イオン変換効率が得られており、数十フェムト秒級のシステムでは高い繰り返し率が利点となる。近年は数光学周期（フェムト秒以下）の超高コントラストパルスを用いた実験が進み、1 MeVをわずかに超える陽子が得られている。興味深いことに、この領域では最大エネルギーがターゲット材料（金属か誘電体か）や厚さの影響を従来の理論が予想するほど受けず、また45°斜入射ではターゲット表裏からの陽子放出の性質が似る一方、カットオフエネルギーは垂直入射の約半分になるという、従来の加速描像では説明しきれない特徴が報告されている。

高調波とアト秒パルスは、過稠密プラズマ表面を振動鏡とみなす描像から理解される。強相対論領域では、レーザーによって圧縮された表面電子層が、その横電流の符号が反転し縦速度が極大に達する瞬間に極めて短いパルスを放射する。このアト秒（10^-18秒）パルスは広帯域の指数関数的スペクトルと安定したスペクトル位相を持ち、孤立した位相安定な超強力アト秒パルスの生成が原理的に可能である。これは、電子層の非線形運動が入射光の位相を整流し、高調波の位相がそろうためである。二次高調波・三次高調波の効率的な発生も観測されており、表面プラズマの非線形応答の診断として使われる。

応用：高速点火と放射線源

相対論的レーザーの最大の応用目標の一つが、慣性核融合の高速点火である。圧縮された燃料コアに、相対論的レーザーで生成した数十MeV〜MeV級の電子（またはイオン）を注入し、局所的に加熱して点火させるという構想である。このためには、レーザーエネルギーを過稠密表面でいかに効率よく電子に移し、その電子をいかにコアまで輸送するかが決定的であり、前述の吸収モデルや電子輸送シミュレーションが設計の基礎となる。エネルギー輸送の研究では、生成した電子がもたらす自己生成磁場や、磁気再結合の制御（分割ターゲットを用いた実験的制御など）も調べられている。

もう一つの大きな応用は、コンパクトな放射線源である。制動放射による硬X線・ガンマ線源は、光核反応や核分裂の研究、物質の非破壊診断に使える。レーザー加速イオンを用いれば、D(d,n)反応による指向性中性子源や、放射線生物学・医学への応用が期待される。特に、数光学周期レーザーがkHz級の繰り返し率で安定動作するようになったことで、0.5 MeVを超える重陽子を高繰り返しで加速して中性子を大量に発生させたり、核医薬品用の放射性同位体を生成したりする構想が現実味を帯びてきた。低密度プラズマ側の応用としては、テラヘルツ放射の発生や、プラズマチャネル・マイクロチャネルターゲットを用いたコンパクト電子加速器の提案がある。これらの応用はいずれも、相対論的レーザーが「極めて高いピーク強度」と「極めて短い時間構造」を同時に提供できるという、他の加速器・放射線源が持たない特性に依拠している。
