Wiki / 計測 電子サイクロトロン放射 （Electron cyclotron emission、ECE、cyclotron emission）は、核融合・プラズマ物理学の計測。磁場中を旋回する電子がサイクロトロン周波数とその高調波で放出する電磁放射である。トカマク等では、光学的に厚い第２高調波の放射温度が局所電子温度に等しいことから、電子温度分布や揺動、MHDモードの検出に使われる。非熱的電子による放射は高速電子成分の情報も与える。この用語集が追う論文のうち、タイトルにこの主題が現れるものは241本ある。比重が最も大きかったのは1985–1989年で、その期間の論文の0.71%を占めた。直近の2025–2029年では0.49%。この用語集がこの主題を最初に拾うのは1975年以降で、それ以前の収録論文には現れない。
目次
1 解説 2 推移 3 研究の変遷 4 よく登場する装置 5 この数字の作り方 解説 電子サイクロトロン放射（Electron Cyclotron Emission, ECE）は、磁場中の電子がサイクロトロン運動に伴って放射するミリ波〜サブミリ波帯の電磁波 であり、磁気核融合プラズマにおける電子温度計測の標準的な診断手段である。磁場強度が場所によって異なる閉じ込めプラズマでは、放射周波数と磁場の対応関係を逆にたどることで、放射の発生源を空間的に特定できる。この原理に基づき、ECEはプラズマに接触しない非侵襲計測でありながら、電子温度の半径方向プロファイルを高時間分解能で連続的に与えることができ、多くのトカマクおよびステラレータ で標準装備となっている。

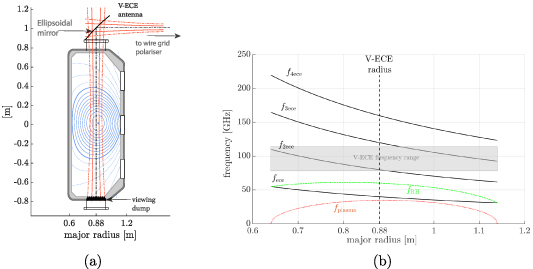

fig.1 Cross-calibration and first vertical ECE measurement of electron energy distribution in the TCV tokamak (2024) · CC BY 4.0
(a) V-ECE optics on TCV. The line of sight, which terminates on a beam dump (dark component below the machine floor) forms a Gaussian beam of radius ∼3 cm near the mid-plane. The radiation is reflected on an ellipsoidal mirror, split into X- and O- polarizations before detection in a heterodyne radiometer. (b) V-ECE frequency range, ECE harmonic frequencies (f_{n\mathrm{ece}}), and right-hand cut-off frequency (f_\mathrm{RH}) on TCV with a toroidal magnetic field B0 = 1.42 T at the vacuum vessel center R0 = 0.88 m. The represented plasma frequency is computed with a central electron density of 1.5 \times 10^{19} m−3.
図はこの診断の物理的姿を示している。(a) はトカマク内の垂直方向視線を持つECE計測系の配置であり、観測窓から入った放射が楕円鏡で反射され、X偏光とO偏光に分離してヘテロダイン受信機へ導かれる様子、(b) はその装置でのサイクロトロン基本波・第2高調波などの共鳴周波数が大半径方向の磁場分布に沿ってどう変化するかを示したものである。
放射の原理と空間局在性 電子は磁場中でラーモア運動を行い、その回転周波数は電子サイクロトロン周波数 f_ce = eB/(2πm_e) で与えられる。熱平衡にあるプラズマから放出されるサイクロトロン放射は、この基本波とその高調波（主に第1〜第3高調波）に集中する。磁場閉じ込め 装置では磁場が大半径方向にほぼ 1/R で減少するため、各周波数の共鳴層（コールド共鳴面）は特定の半径位置に対応する。水平方向の視線で第2高調波の異常モード（X2）などを観測すれば、測定周波数から発生源の半径を一意に決められ、スペクトル全体が電子温度の半径分布 T_e(R) へと変換される。
この変換が単純に成り立つのは、放射が光学的に厚い場合である。光学厚さが十分大きいと、プラズマは黒体として振る舞い、観測される放射温度はレーリー・ジーンズ則を介して局所の電子温度に直接結びつく。このとき放射の実効的な発生源は、コールド共鳴面の背後約1 cm程度の狭い層に局在し、周波数分解能がそのまま空間分解能となる。光学厚さが落ちる高調波や高密度条件では、放射はより広い層から寄与を集めるため、観測スペクトルから温度分布への逆変換は自明でなくなり、放射輸送の順問題計算に基づくベイズ推定などの解析が必要となる。
観測モードの選択には実用上の制約がある。X2モードは高光学厚さで扱いやすい一方、プラズマ周波数がサイクロトロン周波数の第2高調波を超えるとカットオフが生じる。例えば中心磁場2.5 Tの装置ではX2の観測可能な電子密度は約1.2×10^20 m^-3 が上限であり、それ以上の高密度運転では第3高調波Xモード（X3）や第2高調波通常モード（O2）など、カットオフ密度の高いモードへの切り替えが行われる。また低アスペクト比の大型トカマクでは視線に沿った磁場勾配が急で高調波のスペクトルが互いに重なるのに対し、高アスペクト比のステラレータ では高調波がよく分離し、高次高調波の利用が容易になる。

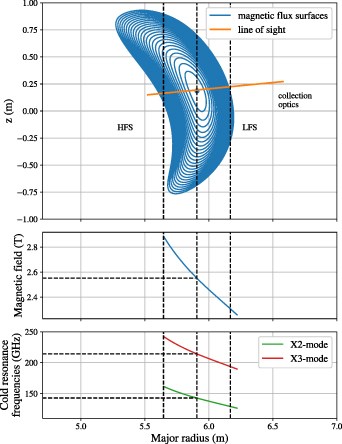

図はステラレータの磁束面を横切るECEの視線と、それに沿った磁場強度および第2・第3高調波のコールド共鳴周波数の変化を示したものである。低磁場側（LFS）に置かれた受信光学系が放射を収集し、磁場の単調な減少に対応して各共鳴周波数が半径方向にどう対応づけられるかが読み取れる。
受信機システムと較正
ECE計測の標準的な実装はヘテロダインラジオメータである。局部発振器と混合器で観測周波数帯を中間周波数に落とし、多数のフィルタチャンネルに分割して各周波数（すなわち各半径位置）の放射強度を同時測定する。大型装置では数十チャンネルの系が標準であり、例えば高磁場トカマクでは234〜306 GHzの第2高調波を32チャンネルで受け、隣接チャンネル間隔1 cm未満、帯域幅1 MHzという仕様が実現している。帯域幅が狭いことは時間分解能（マイクロ秒オーダ）と周波数（空間）分解能の両方を担保し、乱流揺らぎやMHDモード の観測を可能にする。高周波帯では第2高調波対応の新型混合器や、受信系のダイナミックレンジを確保するための自動利得制御といった工夫が行われる。
絶対較正は診断の信頼性を左右する。通常は既知温度の黒体源（ホット・コールド法）を視線の前端に置いて感度を決定する。広帯域のスペクトルを扱う場合はマルチン・パプレット干渉計 が用いられ、100〜300 GHzの範囲で黒体源により絶対較正した上で、第2〜第4高調波にわたる放射温度スペクトルを測定できる。複数の独立なECE系や他の温度診断（トムソン散乱 など）との相互較正も広く行われており、同一装置内の異なるラジオメータ間での較正の一致が計測精度の根拠となる。
ECEイージングと二次元計測
従来のラジオメータが1本の視線に沿った1次元プロファイルを与えるのに対し、ECEイージング（ECEI）は検出器アレイと結像光学系を組み合わせて、プラズマ断面の2次元電子温度分布を高時間分解能で撮影する。典型的な系では24素子の検出器アレイと192チャンネルの中間周波数・ビデオ回路を組み合わせ、周波数可変な局部発振器と準光学フィルタによって観測領域を2次元的に走査する。これにより、断面内の温度揺らぎの空間構造を直接可視化できる。
ECEIの代表的な応用がエッジ局在モード（ELM ）やアルフベン固有モードの2次元観測である。ELMの観測では、崩壊前の広範囲に及ぶ揺らぎモードのモード数や、崩壊時に垂直方向へ移動するフィラメントの運動が追跡され、従来の磁気プローブでは得られなかった断面内のダイナミクスが明らかになった。また中性粒子ビーム加熱プラズマのアルフベン固有モードでは、逆せん断アルフベン固有モード（RSAE）の半径方向高次モード構造や、有理q面上に局在するバースト型モードの時間発展が2次元像として捉えられ、線形ジャイロ運動論 計算との比較を通じてqプロファイル依存性の検証が行われた。
さらに、トロイダル方向に離れた2系統のECE（ECEとECEI）を組み合わせたdual-ECEという手法も開発されている。同じ磁束面上の異なるトロイダル位置で温度を比較し、その差異から回転していないロックドモード（3次元構造）を検出するもので、回転する島の時間分解観測と等価な情報を空間的な位相差から得られる点が特徴である。磁気プローブが壁面での境界領域計測に限られるのに対し、この手法はプラズマ内部の島の半径位置を特定でき、電子サイクロトロン加熱 による局所制御のターゲティングに直結する。
応用：プロファイル、揺らぎ、MHD
ECEの最も基本的な用途は電子温度プロファイルの連続計測である。トムソン散乱 が断続的なレーザー計測であるのに対し、ECEは高時間分解能で実時間の温度を与えるため、プラズマ制御 系へのフィードバックに用いられる。加熱方式の切り替えや密度上限を超える運転など、診断モードの変更を伴う放電でも、観測周波数帯と偏光を選び直すことで温度計測を継続できる。
MHD不安定性 の診断としての役割も大きい。磁気島 が形成されると島内部で温度が平坦化するため、ECEプロファイルの局所的な平坦構造から島の位置と幅が読み取れる。従来の手法では検出しきれない幅数mmの「小さな島」についても、高分解能ECEのチャンネル間隔以下の幅を解析式から逆算する手法が確立され、島の幅と周波数の同時測定が可能になった。これは島の非線形成長段階における分極電流安定化理論の検証など、シード島段階の物理理解に直結する。また、温度揺らぎと温度勾配の時間変化から島幅の時間発展を追跡することで、新古典ティアリングモードの成長則の実験的検証が行われている。

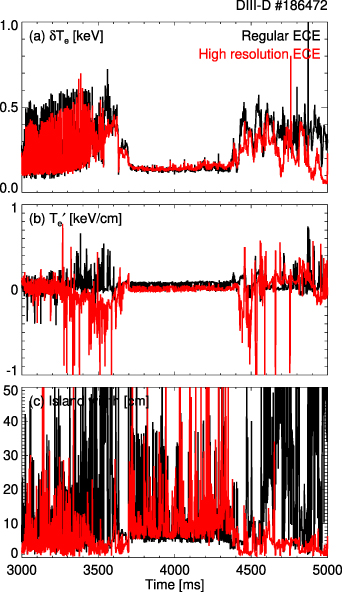

図は磁気島の成長・飽和・消滅のサイクルにおけるECE計測の実例である。(a) 電子温度揺らぎ、(b) 電子温度勾配 、(c) 通常ECE系と高分解能ECE系の両方から推定した島幅の時間発展が示されており、島の通過に対応して温度勾配が局所的に反転・平坦化する様子が読み取れる。
ECEはまた、電子サイクロトロン加熱 ・電流駆動 （ECRH/ECCD ）と密接に連携する。ECE受信機とECWランチャーを共用の導波管 ・窓で組み合わせれば、観測した不安定性を即時にECRHで安定化するフィードバック系が構成できる。ECCDの物理検証では、斜め入射のECE観測によって運動量空間分解の放射計測を行い、準線形理論の妥当性を検証する試みもなされている。
限界と非熱的効果
ECE温度計測が成立する前提は、電子分布がマクスウェル分布であることと、観測周波数で光学的に厚いことである。この前提が崩れると、放射温度は熱運動の実効温度を反映しなくなる。高速電子や逃走電子 が存在する場合、放射は非熱的成分を含み、通常の温度反転は無効となる。
この問題への対処の一つが垂直ECE（V-ECE）である。トロイダル磁場が一定の垂直視線では、共鳴周波数の半径方向の変化がなくなり、観測周波数が相対論的シフトを介して電子エネルギーとほぼ一対一に対応する。これにより、エネルギー分解された電子分布関数の診断が可能となり、ランナウェイ電子シナリオやECCD 時の高速電子分布の測定に用いられている。ただし高調波の重なりや壁での多重反射といった系統的な問題を抑える設計が不可欠であり、観測周波数帯の選択には右側カットオフ周波数との関係を考慮する必要がある。
非マクスウェル分布からのECEは、本体電子の分布関数の歪みによっても変化する。ミラー装置での電子サイクロトロン加熱 では、狭帯域で強いECEが観測されることがあり、これは分布関数の非熱的構造の反映である。また、ECEと対をなす現象としてイオンサイクロトロン放射 があり、核融合生成イオンやビーム注入イオンが駆動する磁気音響サイクロトロン不安定性 を起源とする。これはECE診断そのものではないが、高エネルギー粒子 の閉じ込め診断という観点でサイクロトロン放射計測の重要な一分野を形成しており、大型トカマクからITER に至る装置で研究が続けられている。
最後に、ECEは診断であると同時に放射損失の源でもある。電子温度が30 keVを超える燃焼プラズマ では、サイクロトロン放射による電力損失が加熱電力のかなりの割合に達すると推定されており、この損失を抑えるために高密度・中温度の運転点が選ばれる。診断としてのECEの理解は、すなわち放射輸送と共鳴吸収の物理の理解は、燃焼プラズマのエネルギー収支の設計そのものにも関わるのである。
