プラズマ対向機器

プラズマ対向機器（プラズマフェーシングコンポーネント、PFC）とは、核融合装置の真空容器内で高温プラズマに直接接する固体部材・部品の総称である。プラズマを磁場で閉じ込めるトカマク等の装置では、粒子と熱の流出入の末端として第一壁、ダイバータ、リミタなどがこれに当たり、プラズマの純度と運転の成否を左右する最も過酷な環境に置かれる部品群である。以下では、その役割、材料、構造、負荷条件、そして評価・監視の各側面を述べる。

役割と定義

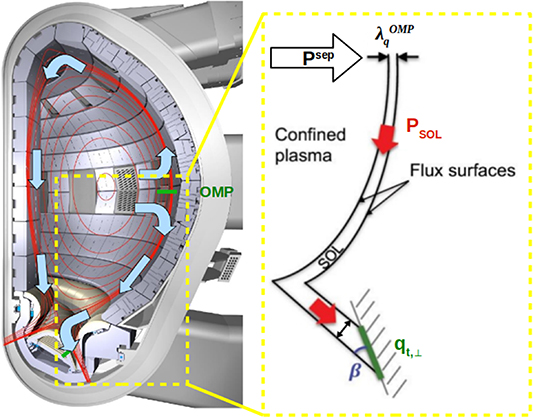

核融合プラズマは磁場によって真空容器の壁から離れて閉じ込められるが、完全に隔離されるわけではない。プラズマの外縁からは常に粒子とエネルギーが流出し、これらは磁力線に沿って輸送されて最終的に特定の固体表面に集中して到達する。このエネルギーと粒子の排気を受け止めるのがプラズマ対向機器であり、図に示すように、外側中平面から磁力線に沿ってダイバータターゲットへと導かれた熱流が、狭い領域に集中して入射する。

PFCの第一の役割は熱の除去である。入射した熱を冷却媒体へ伝えて除熱しながら、表面温度が材料の融点や再結晶温度を超えないようにする。第二の役割は粒子の制御である。水素同位体やヘリウムの排気、不純物の発生抑制、そしてプラズマへの過度な冷却（放射損失）の回避である。第三に、プラズマの閉じ込め性能を維持するという役割がある。軽元素の不純物は放射損失や燃料希釈を通じてプラズマ性能を直接下げるため、PFC表面から発生する不純物の量と種類は装置性能の上限を決める。

PFCが置かれる環境の厳しさは、熱流の集中度に特徴がある。プラズマから流出する熱は磁力線に沿って細く絞られて運ばれるため、その幅は外側中平面で数ミリメートル程度しかない。この短い減衰長のため、ダイバータターゲットの表面には、付着状態では100 MW/m²を超えうるエネルギー流束密度が生じうる。この値はロケットのノズルや再突入機の表面が受ける熱流束を大きく上回り、PFC設計の最大の制約となっている。このため、磁気制御による熱流の拡散（ダイバータプラズマの放射冷却や脱着着など）と組み合わせて、材料・構造の両面から対処する必要がある。

プラズマ対向材料：炭素、ベリリウム、タングステン、液体金属

PFCの表面材料（プラズマ対向材料）には、プラズマとの相互作用の観点から厳しい要求が課される。すなわち、高融点、低スパッタ率、低水素保持、高い熱伝導、そして中性子照射下での特性劣化の少なさである。歴史的に使われてきた材料は大きく三つに分けられる。

炭素系材料（黒鉛、炭素繊維複合材）は、高熱負荷に耐え、衝撃による破壊が起きにくく、軽元素であるためプラズマへの悪影響が小さいという利点を持つ。しかし水素との化学的結合によるスパッタが避けられず、エロージョンで生じた炭素が水素と共に堆積する共堆積によって大量のトリチウムを保持してしまう。ITERの初期の材料選定でも、トリチウム在庫の主要な寄与は炭素との共堆積であると見積もられ、これが炭素から金属への転換を促す主要な要因となった。

ベリリウムは軽く、酸素を取り込む性質（ゲッター作用）があり、第一壁材料としてITERの主壁に選ばれた。ただし融点が比較的低く、中性子照射による脆化や毒性の問題を伴う。

タングステンは現在の主流である。融点が全金属中で最も高く、スパッタ率が低く、水素保持量が少ない。一方で重い元素であるため、一度プラズマ中に侵入すると強い放射損失を引き起こす。このため、タングステン壁の装置では、タングステンがプラズマ中に過剰に侵入しない運転条件の確立が課題となる。ASDEX UpgradeやJETでの全タングステン化の経験を経て、ITERのダイバータ、そしてDEMO以降の候補として、タングステン一辺倒の方向で開発が進んでいる。新たに建設・設計されている装置（WEST、DTT、SPARC、STEP等）もタングステンを唯一の対向材料とする傾向にある。

これら固体材料に対する代替概念として液体金属がある。リチウムやスズなどの液体金属を対向面とする構想で、液体表面は固体と異なりエロージョンで損傷が累積せず、高温でも運転でき、リチウムの場合はプラズマ性能を改善する効果も報告されている。リチウムコーティングやリチウムリミタは複数の装置で試験され、毛細管多孔構造（CPS）による液体金属保持が小型部品で有望な結果を示している。ただし、大型ダイバータ部品での実証や、液体金属がプラズマ性能に与える影響の検証はまだなされておらず、固体金属に対するバックアップ概念の位置づけである。

部品構造と熱伝達接合

PFCは単一の材料塊ではなく、プラズマ対向面の材料層と、その下の熱を運ぶ冷却管（熱シンク）を接合した積層構造を持つ。この接合部こそがPFCの心臓部であり、熱流を対向面から冷却水へ伝えると同時に、両材料の熱膨張差による応力を吸収しなければならない。

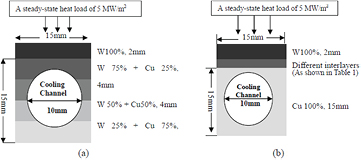

代表的な構造がタングステン・銅の接合である。タングステンは熱膨張率が銅の数分の一しかなく、直接接合すると冷却時の熱収縮差で界面に大きな残留応力が生じる。この緩和のため、中間層を挟む設計が用いられる。機能性傾斜材料（FGM）を用いてタングステンから銅へ組成を連続的に変化させ、応力集中を分散させる試みや、複数の中間層を段階的に組成を変えて挟む設計が研究されてきた。図は、単一の冷却チャネルを貫通するタングステンブロック（モノブロック型）と、平らなタイルを冷却管上に並べるフラット型の二つの設計について、タングステンと銅の間に組成の異なる中間層を挟んだ接合試験体の構造を示したものである。

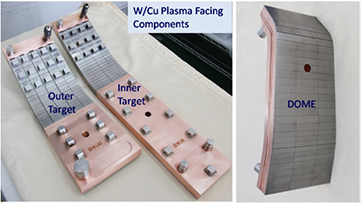

モノブロック型は、タングステンのブロックに穴を開けて冷却管を通す構造で、構造的に単純で熱負荷能力が高く、ITERのダイバータターゲットの標準設計となっている。フラット型は製造が容易で交換がしやすいが、タイルと冷却管の間の熱抵抗が大きく、除熱能力はモノブロックに劣る。図は、EAST上部ダイバータで実際に用いられたW/Cu部品の例であり、外側・内側ターゲットにモノブロック型の熱流ユニット（PFU）、バッフル部にフラット型が使い分けられている。

これらの部品は、さらに複数を組み合わせてカセット体やパネルとして組み上げられる。EASTの上部W/Cuダイバータでは、約15,000個のタングステンモノブロックと24,000枚のタングステンフラットタイルが、80台のカセット体に組み上げられてトロイダルに配列された。このような大規模な部品の製造・組立では、冷却管とマニホールド箱の接合部の溶接品質が信頼性を左右し、実際にEASTでは最初の試験で漏洩による失敗の後、設計と溶接工程の改良を経て成功している。

熱・粒子負荷：定常、過渡、寿命

PFCが受ける負荷は、定常負荷と過渡負荷に大別される。定常負荷はプラズマ運転中の連続的な熱流であり、現在の大型装置では数MW/m²、将来の炉では10 MW/m²以上が想定される。これに対し過渡負荷は、ELM（エッジ局在モード）やプラズマ破壊（ディスラプション）に伴う短時間の集中熱負荷であり、ミリ秒からマイクロ秒の時間スケールで表面に急激な温度上昇をもたらす。

定常負荷に対しては、材料の温度が再結晶温度を超えないことが設計の目安となる。タングステンの場合、再結晶によって延性が失われ、その後の過渡負荷や熱サイクルに対する耐性が低下する。過渡負荷に対しては、表面の融解、蒸発、そして繰り返し熱衝撃による割れが問題となる。特にタングステンでは、ヘリウムプラズマへの曝露による表面の繊維状構造（フジータングステン）の形成や、繰り返し熱負荷による表面の粗面化、割れの発生が研究されており、これらは熱負荷能力とエロージョン率を変化させる。

寿命の観点では、エロージョンによる材料の損耗、材料間の混合、そして熱サイクルによる疲労が主要な要因である。熱サイクル数はITER級の運転で100万回以上のELM様負荷が想定され、接合界面の疲労寿命が部品寿命を決める。銅合金熱シンク材（CuCrZr等）では、時効処理された材料が高温での軟化により構造信頼性を損なうことが指摘されており、熱シンク材料の照射・熱履歴による特性変化が設計上の制約となる。また、キャステレーション（表面に溝を切って小ブロックに分割する加工）は熱応力を緩和するために用いられるが、溝の縁部に局所的な熱負荷が集中することも明らかになっている。

評価、監視、材料課題

PFCの実用化には、実機環境に近い負荷での事前評価が不可欠である。このため、電子ビームや中性子ビームによる高熱負荷試験施設、プラズマと同程度の粒子流束を再現する直線プラズマ装置が整備され、部品の熱負荷能力と疲労特性の認定（クオリフィケーション）が行われている。直線プラズマ装置では、10²⁷ D⁺/m²を超える粒子フルエンスや100万回以上の熱サイクルといった、準定常運転で想定される負荷条件の再現が可能になっている。

運転中のPFC状態の監視も重要な課題である。表面温度の赤外線計測や画像診断を用いたリアルタイム監視により、ホットスポットの検出や異常の早期発見が図られている。また、運転停止期間中にPFC表面の状態を直接調べる手法も発展しており、レーザー誘起ブレークダウン分光（LIBS）は、金属対向材料中の燃料（水素同位体とヘリウム）の含有量と材料組成を測定する手法として、ダイバータ相当のプラズマ条件での実証が進んでいる。

安全性の観点から最も重視されるのはトリチウム在庫である。プラズマ対向材料に注入されたトリチウムは、材料中に捕獲・拡散して蓄積し、またエロージョンで生じた材料と共に堆積層として蓄積する。ITER級の装置では、トリチウム在庫が管理上限に達するのは数百回のフルパワー放電程度と見積もられており、これは装置の運転計画に直接影響する。このため、運転と壁コンディショニングを組み合わせてトリチウム蓄積速度を抑える統合的な運転方式が検討されている。さらに、材料の混合（ベリリウムとタングステン、炭素と金属の混合層形成）が水素保持と共堆積に与える影響は、在庫評価の主要な不確実性要因であり、活発に研究されている。加えて、中性子照射下でのタングステンの脆化、照射欠陥と水素保持の相互作用、そして事故時（冷却材喪失時）の酸化による放射性物質の放出抑制（自己被覆タングステン合金等）といった、材料開発の先にある課題も並行して進められている。
