リミッター

リミッター（limiter）とは、磁気閉じ込めプラズマ装置において、プラズマを磁力線方向に直接接触させる固体の材料部品である。トロイダル閉じ込めでは磁力線が閉じた面（最後の閉じ込め磁気面、LCFS）を形成するが、その面の内側に突き出した物体を置くと、それに触れた磁力線上のプラズマは物体表面に沿って流れ、壁に導かれる。これにより閉じ込め領域の外縁が「リミッターによって制限」される。 ダイバータがX点磁気配置で排気・排熱を専用のターゲット板に集めるのに対し、リミッターはより単純な構成で、プラズマの立ち上げや小型装置、あるいは第一壁の保護・診断の目的で広く用いられてきた。リミッター表面は高熱流束・高粒子フラックスに直接晒されるため、プラズマと材料の相互作用研究の中心対象でもある。

リミッターとは何か

リミッターの物理的な役割は、閉じ込め磁気面を「定義する」ことにある。リミッターより内側の磁力線は閉じたトロイダル面を描いて閉じ込められるが、リミッターに接する磁力線は開いており、その上のプラズマは平行方向に自由に流れてリミッター表面で損失する。この接触点を最内側に持つ磁気面がLCFSとなり、その内側が閉じ込め領域、外側が後述のスクレイプオフ層（SOL）となる。リミッターの半径を変えればプラズマ柱の半径が変わるため、初期のトカマクではプラズマ位置・サイズの制御手段としても使われた。また、リミッターの影に設置したラングミュアプローブアレイによるSOL計測や、逃走電子の壁衝突データを得るための計測器内蔵の犠牲リミッターのように、診断プラットフォームとしての役割も大きい。

リミッターの典型的な形状は、トロイダル方向に沿った帯状の「レールリミッター」や、ポロイダル断面の一部に置かれる「ポロイダルリミッター」、内壁全体でプラズマを受ける「内壁リミッター」などである。さらに、らせん状の電流を流して磁力線をわざと乱し、プラズマ境界を「かき混ぜる」エルゴディックリミッター（ergodic limiter）と呼ばれる変種がある。これは磁力線のカオス化によって境界付近の輸送を制御し、不純物の侵入抑制や密度制御を狙うもので、RFP装置や小型トカマクで理論・実験両面から研究されてきた。

リミッターの具体的な姿を示すのが次の図である。これは主リミッターの機械設計図で、(a)に三次元外観、(b)に正面図を示す。黒鉛タイルが曲面状に並べられ、裏側にプローブ用の貫通孔が設けられている。タイルを分割し、段差（シャドウイング）を持たせて並べるのは、磁力線が表面に浅い角度で入射することによる局所的な過熱と、タイル間ギャップへの直入射を避けるためである。

リミッター配置とスクレイプオフ層

リミッターに接した磁力線上のプラズマは、平行方向の流れでリミッターへ運ばれる一方、垂直方向には横方向輸送（乱流拡散）で外へ漏れる。この結果、LCFSの外側に厚さ数センチ程度のプラズマ層が形成される。これがスクレイプオフ層（SOL）であり、リミッタープラズマの排熱・排粒子はすべてこの層を通じて行われる。SOLの幅は、平行方向への伝導・対流と横方向拡散の競合で決まり、接続長（リミッターまでの磁力線の長さ）に敏感である。

SOLの構造はリミッターの位置に強く依存する。三次元乱流シミュレーションによれば、弱磁場側（外側）でプラズマを制限した場合、強磁場側（内側）で制限した場合に比べてSOL幅は小さく、ポロイダル方向の非対称性も弱い。これは両配置で境界乱流の支配的なモードが異なるためである。また、SOLにはシース物理と電子の断熱性条件によって半径方向電場が自発的に形成され、それに伴ってプラズマの流れ（多くの場合、電流方向のトロイダル回転）が生じるが、その大きさもリミッター位置によって大きく変わる。つまりリミッターは単なる「当て木」ではなく、境界プラズマの電場・流れ・乱流の性質を決める要素である。

リミッター配置は閉じ込め性能にも影響する。内壁リミッタープラズマでも、加熱出力を上げるとHモードに特徴的な閉じ込め改善への遷移が起こりうる。ただしリミッターHモードは短命で、エッジ局在モード（ELM）に類似した磁気変動のバーストによって良好な閉じ込め相が終わることがある。遷移時には高周波（10 kHz以上）の密度変動レベルが大きく減少しており、エッジ乱流の静電気的性格と、磁気的成分を持つ不安定性の両方が閉じ込め遷移に関与することを示している。

熱流束と侵食：パワー・粒子処理

リミッター表面に入射する熱流束は、SOLに沿った平行熱流束が表面に浅い角度で入射するために、磁力線方向の分布がそのまま表面の熱負荷分布に拡大されて現れる。平行熱流束は一般にLCFSから外へ指数関数的に減衰すると近似されてきたが、複数装置の内壁リミッター放電の赤外線サーモグラフィ計測により、LCFS直近に幅数ミリという極めて狭い熱流束チャンネル（near-SOL成分）が存在することが明らかになった。主SOLの減衰長が数センチであるのに対し、この狭い成分は数ミリであり、リミッター頂点での熱流束を単一指数近似の予測の最大4倍程度まで押し上げうる。この発見は、対数曲率形状で設計されていたITER内壁第一壁パネルの耐熱設計を見直す直接の契機となり、二重指数関数分布（狭成分4 mm、主SOL 50 mm）を前提に最適化された新しいトロイダル形状では、組立公差を考慮しても元設計の耐熱能力が回復することが示された。

リミッター表面の熱負荷評価には、表面温度の赤外線計測と磁力線トレース計算を組み合わせる手法が用いられる。SOLの熱流束は空間的に不均一で、高速イオン・高速電子の寄与はプローブ計測では捉えきれないため、表面温度分布を再現する形で平行熱流束を逆算するアプローチが実用的である。補助加熱出力の増大は主リミッターの熱負荷を直接押し上げ、金属液滴の放出が観測されるほどの損傷をもたらすことがある。

粒子処理の面では、リミッターはイオンの入射と中性粒子・不純物の再放出の両方の場となる。リミッター表面からのスパッタリング、再結合した中性粒子の再循環、そして水素同位体の保持（リテンション）が主要な過程である。リテンション低減の観点からは、鋳造タングステン製のキャスタレート（分割構造）リミッターでの燃料保持と表面形態の評価や、水素を比較的低温で放出できる液体リチウムを用いたリミッターによる燃料閉ループの構想などが研究されてきた。液体リチウムは水素を450–550 °C程度の加熱で放出できるため、黒鉛と異なり選択的な燃料ポンピング・回収が可能という利点がある。

対向材料と不純物生成

リミッター材料の選択は、プラズマ性能を直接左右する。低Z材料（炭素、ベリリウム、リチウム、シリコン）はスパッタリングで生じた不純物イオンが高く電離しやすく、放射損失を通じてプラズマを冷やすが、コアプラズマ汚染の影響は比較的緩やかである。一方、高Z材料（モリブデン、タングステン）は耐熱・耐侵食性に優れ侵食量が少ないが、わずかに侵入したタングステンイオンでも強い放射によってプラズマを冷却しうる。高磁場コンパクトトカマクでの系統的な材料交換実験では、インコネル（ニッケル）からモリブデン、タングステンへの変更、さらにシリコン化処理による低Z被覆の効果が、放射損失・不純物濃度・プラズマ特性の違いとして比較され、エッジとコアを結合したモデルで不純物生成機構が整理された。

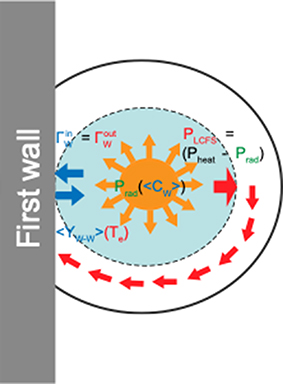

高Z材料を用いる場合の中心的な問題は、スパッタリングの自己制御である。タングステンのスパッタリング収率は入射イオンのエネルギー、すなわちリミッター表面のプラズマ温度に強く依存する。タングステンがスパッタされると不純物放射が増えてエッジプラズマが冷え、スパッタリング収率が下がる。この負帰還により、リミッターとプラズマの系はタングステンの自己スパッタリング収率が平均して1に収束するような状態へ自発的に引き寄せられる。次の図はこの自己制御機構を模式的に示したもので、第一壁（リミッター）表面からのタングステン流出フラックス、プラズマ中での放射損失、そしてLCFSを通じた熱流束の釣り合いが、表面温度に依存するスパッタリング収率を介して相互に規制される様子を描いている。

この自己制御は、タングステン第一壁でのプラズマ立ち上げを考える上で決定的に重要である。ITERでは電流立ち上げの約10秒間を内壁リミッター配置で行うが、この間にリミッターから放出された不純物はLCFSを横切って閉じ込め領域に直接侵入しやすく、ベリリウムと違ってタングステンはわずかな汚染でも放射崩壊の危険がある。エッジ・コア結合シミュレーションによれば、酸素レベルを十分に低く保ち、エッジ温度の急上昇による過剰スパッタリングを避けるよう電子サイクロトロン加熱を滑らかに増加させれば、リミッター相の立ち上げは乗り越えられる。また、スパッタされたタングステンの即時再堆積（prompt redeposition）は侵入量を大幅に減らす効果があり、系の自己制御性を強める方向に働く。

工学設計：現行装置からDEMO・ITERへ

リミッターは工学部品としての要求が最も厳しい領域の一つである。設計では、定常熱流束とELM・ディスラプション等の過渡熱負荷、逃走電子の直撃、そして長期にわたる侵食寿命を同時に満たす必要がある。リミッタータイルの微視的な侵食パターンはモンテカルロ法でモデル化され、寿命評価は確率論的手法で行われる。材料面では、黒鉛からタングステン・銅熱拡散接合構造への移行が進んでおり、例えば東方（EAST）の主リミッターは黒鉛から20 MW/m²級の耐熱能力を持つタングステン・銅平板構造へ更新された。一方、液体金属を用いる構想も進んでおり、毛細管多孔体（CPS）にリチウムを保持させ、毛細管力で液滴の飛散を防ぎながら、リチウムの放射によって熱を第一壁全体に分散させる閉ループ系が、定常運転の核融合中性子源を念頭に提案・試験されている。反転磁場ピンチ装置では、排気機能を持つベンチド・ポンプリミッターのように、粒子制御を兼ねた構造も試みられた。

ITERやDEMOの設計では、リミッターは第一壁パネルの一部として機能する。起動時や異常時のプラズマは内壁リミッターに接触するため、パネルのトロイダル形状（シェーピング）は前述の狭い熱流束チャンネルを前提に最適化される。また、ディスラプション時に生成する逃走電子は壁面に深く・局所的にエネルギーを沈めうるため、熱量計・シンチレータ・熱電対を内蔵した計測付き犠牲リミッターを用いて、衝突の時間構造・空間分布・入射エネルギー・ピッチ角を定量的に測る研究が進められている。入射角が浅いほど表面損傷が、深いほど冷却配管など内部構造の損傷が支配的になるという材料損傷との対応付けは、将来装置の第一壁設計とディスラプション緩和系の設計に直結する課題である。このようにリミッターは、単純な概念でありながら、境界プラズマ物理・材料科学・熱工学が交わる融合炉工学の縮図といえる部品である。
