酸化アルミニウム（Aluminium oxide、Al2O3）は、核融合・プラズマ物理学の材料。アルミナ（Al2O3）として知られる電気絶縁性セラミックスで、核融合炉のブランケット構造材表面にトリチウム透過防止バリアや液体金属MHD圧力損失低減用の絶縁被覆として適用される。照射損傷や高温での特性劣化が性能評価の焦点となる。この用語集が追う論文のうち、タイトルにこの主題が現れるものは32本ある。比重が最も大きかったのは2020–2024年で、その期間の論文の0.11%を占めた。直近の2025–2029年では0.07%。この用語集がこの主題を最初に拾うのは1995年以降で、それ以前の収録論文には現れない。
Also known as alumina
解説
酸化アルミニウム（Al₂O₃、アルミナ）は、核融合炉の構造材料表面に被膜として用いられるセラミックスで、三重水素（トリチウム）の構造材中への透過を抑える「トリチウム透過障壁」および高温液体金属に対する耐食保護膜として、ブランケット設計において最も研究の進んだ候補材料の一つである。さらに電気絶縁性を利用して液体金属ブランケットの磁気流体力学（MHD）圧力損失を低減する絶縁被膜としても検討されてきた。
fig.1 Preparing Al2O3/TiO2 nano-multilayers on the surface of FeAl/Al2O3 coating as tritium permeation barrier (2025) · CC BY 4.0

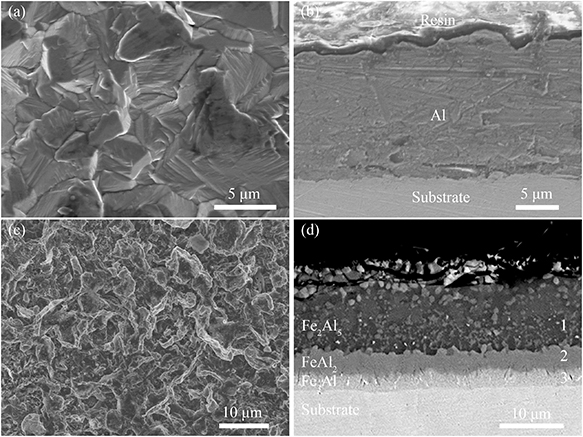

Surface and cross-sectional SEM images of the Al coated sample (a)–(b) and the aluminized sample (c)–(d).
図はアルミニウム被覆試料とアルミナイズ処理試料の表面および断面の走査型電子顕微鏡像である。表面像には結晶粒の形態の違いが、断面像には基材上に形成されたアルミニウム層およびFe-Al金属間化合物の層構造が見て取れる。このようにアルミナ被膜は単独の膜としてではなく、構造材（主としてオーステナイト系ステンレス鋼）との間にFe-Al系の中間層を介した積層構造として作製・評価されるのが典型的である。
アルミナと核融合における役割
核融合炉では燃料の重水素とトリチウムのうちトリチウムが希少かつ放射能を有するため、ブランケット構造材を透過して漏出するトリチウムの量を抑えることが、燃料自給率と安全性的な両面から設計上の必須要件となっている。は原子状で金属格子中を拡散するため、鋼材そのものでは透過を防げず、表面に拡散障壁の高いセラミックス層を設けるのが現実的な解とされる。酸化物系障壁材料としてはAl₂O₃のほかY₂O₃、Er₂O₃などが候補に挙がるが、アルミナは透過抑制性能に加えて耐高温性・耐食性に優れ、構造材との熱膨張係数の差が比較的小さいという総合的なバランスで、中国・欧州・インドなどの実験ブランケット候補被膜に選定されてきた。FeAl/Al₂O₃系複合被膜がその代表である。
アルミナには結晶多形があり、常温で安定なα相のほか、アモルファス相やγ相が知られる。水素同位体の拡散に対する障壁はα-Al₂O₃が最も高いとされ、被膜をα相に到達させることが性能目標の一つとなる一方、低温で作製した膜はアモルファスやγ相を含みやすい。第一原理計算による検討では、α-Al₂O₃中の水素の拡散挙動や、α-Al₂O₃/Ti₂O₃、α-Al₂O₃/リン酸アルミニウム（AlPO₄）といった界面での水素の移動機構が解析されており、界面が水素の拡散障壁として機能しうることが示されている。またEr₂O₃中の水素のエネルギー論との比較研究もあり、酸化物障壁材料群の中での位置づけを明らかにする基礎データが蓄積されている。
トリチウム透過障壁としての機能
透過障壁被膜の性能は、被膜の有無による水素同位体透過率の比で定義される透過低減係数（PRF）で評価される。要求水準は厳しく、例えば中国の次期実験炉構想では500 ℃でPRFが1万を超えることが目標とされる。パルスレーザー堆積法で作製したほぼアモルファスのアルミナ被膜で、電子線照射後にもPRFが1万を大きく上回るという実証が得られるなど、優れた値が報告されている一方、実際に作製された被膜の多くはこの水準に達しない。原因は被膜中および表面の欠陥である。気孔や割れ、粒界などの欠陥はトリチウムの「抜け道」となり、最も弱い箇所が性能を決めるいわば「桶の底の穴」効果を生む。焼鈍雰囲気や温度も影響し、水素雰囲気中での後焼鈍により気孔・割れが形成されて透過性が上がった例や、900 ℃焼鈍でスピネル相（MnCr₂O₄）が生成して水素透過が促進された例が報告されている。
このため性能向上は二方向から進められる。第一に成膜プロセスの最適化による欠陥の低減であり、第二に欠陥を覆ってその影響を緩和する工夫である。後者の代表が、原子層堆積法によりFeAl/Al₂O₃被膜の上にAl₂O₃/TiO₂ナノ多層膜を重ねる手法で、多層膜中の多数の界面が水素同位体の拡散障壁として働き、周期厚を変えて界面数を制御できる点が利点とされる。またα-Al₂O₃への元素添加も検討されており、タングステン添加で拡散障壁を高めること、鉄添加で水素移動の障壁を高めることが示されている。さらに照射誘起点欠陥が水素の溶解・拡散に与える影響が第一原理計算で調べられており、照射環境下での透過抑制性能の理解が進められている。

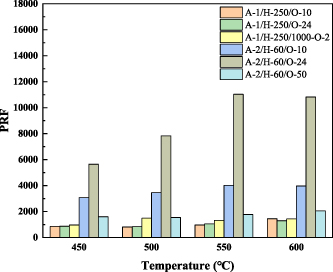

図は複数の成膜条件で作製したFe-Al/Al₂O₃被膜について、450 ℃から600 ℃の温度範囲で測定した重水素透過低減係数を比較したものである。条件によってPRFが数百から1万超まで大きく異なり、同一材料系でも成膜プロセスと欠陥構造が性能を支配することがわかる。
成膜プロセスと複合被膜
アルミナ被膜の作製法は大きく分けて、酸化物を直接堆積する方法と、アルミニウムを含む金属層を作って酸化させる方法がある。前者には有機金属分解法、マグネトロンスパッタリング、ゾル-ゲル法、パルスレーザー堆積法などがあり、後者のインサイチュ酸化法は、アルミニウムめっきやパックセメンテーション（アルミナイズ）、ホットディップアルミナイズ、電気化学堆積などで形成したFe-Al層を熱処理・酸化してAl₂O₃層へ変換するものである。各法には一長一短がある。有機金属分解法で得られた膜は優れた重水素透過抑制を示すものの気孔・割れの封孔処理が必要であり、スパッタリングは複雑形状への成膜が難しく、ゾル-ゲル法は工程時間が長く工業適用に不利とされる。インサイチュ酸化法は緻密で均一な膜が得られ、複雑形状部品にも適用しやすいことから工学的に有望視されている。電気化学堆積は装置が単純で複雑形状に対応できる点が注目されており、アルミめっき・熱処理・酸化の三段階で厚さ500〜700 nmのα-Al₂O₃膜を形成した例や、電気化学堆積とアルミナイズ・酸化を組み合わせた三段階法の例が報告されている。
構造材との複合化の主な動機は熱応力の緩和である。アルミナと鋼の熱膨張係数の差により膜-基材界面に熱応力が生じ、剥離や割れの原因となるため、Fe-Al層を中間層として挟む構成が採られる。Fe-Al層は熱応力を吸収するだけでなく、アルミニウムの供給源としてAl₂O₃層の自己修復を可能にする役割も持つ。パックアルミナイズで形成したFe-Al層は熱処理によりFeAl相へ変換され、断面の組成分析ではFe₃Al、FeAl、Fe₂Al₅といった金属間化合物相の層状構造が確認される。成膜温度は重要な設計変数で、高温焼鈍（800 ℃）後に透過抑制性能が低下した例がある一方、700 ℃以下の低温プロセスで高密度なFe-Al/Al₂O₃被膜を316L鋼上に作製する手法が近年開発されている。

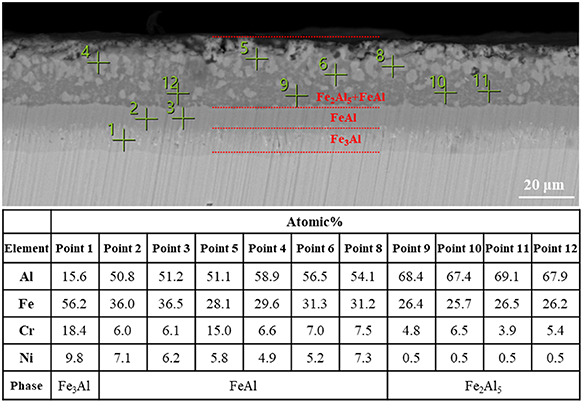

図は650 ℃・2時間のアルミナイズ後、700 ℃・50時間の熱処理を施した試料断面のエネルギー分散型X線分析結果で、基材側からFe₃Al、FeAl、Fe₂Al₅の各相と、その上のFe₂Al₅+FeAl混合層の元素組成（Al、Fe、Cr、Niの原子パーセント）が示されている。クロムやニッケルが層内で再分布する様子が読み取れ、この層構造の制御が膜の完全性、ひいては透過抑制性能の鍵となる。
多層化・複合化のその他の例として、FeAl/Al₂O₃被膜上へのAl₂O₃/TiO₂ナノ多層膜の形成、マグネトロンスパッタリングによるAl₂O₃/SiC二層膜、パックセメンテーションとゾル-ゲル法の併用によるAl₂O₃/Cr₂O₃障壁、酸化グラフェンを添加したGO-Al₂O₃複合被膜、配管内壁へのAl₂O₃/SiO₂複合被膜の適用などが研究されている。また機能傾斜構造として、真空プラズマ溶射によるFeAl/Al₂O₃傾斜被膜も核融合炉用途向けに検討されている。
液体金属および照射環境下での性能
ブランケットでは被膜は透過障壁としてだけでなく、高温の液体金属（鉛-リチウム、鉛-ビスマス、リチウムなど）に直接接する。液体リチウム系金属は構造鋼を溶解腐食するため、被膜には耐食保護機能が求められる。アルミナ被膜はPb-17Li中での腐食障壁として有効であり、大気圧プラズマ溶射被膜を中国低活性化フェライト鋼（CLAM）上に施した場合の液体LiPbとの適合性、Pb-15.7Li中でのEr₂O₃添加Al₂O₃/FeAl被膜の耐食性、液体スズ中でのアルミリッチ鋼およびAl₂O₃セラミックスバルクの耐食性などが評価されてきた。長期試験では1000時間の鉛-リチウム腐食試験後も構造の完全性が維持されたことが報告されており、また6 MeVの金イオン照射後もFe-Al/Al₂O₃被膜は優れた鉛-ビスマス耐食性を保つことが示されている。
照射環境への適合性も重要な評価軸である。金イオン照射によりアモルファスAl₂O₃が結晶性γ-Al₂O₃へと変化するが、照射量が5 dpaに達しても透過低減係数の低下は1桁未満にとどまることが示されており、Fe³⁺イオン照射実験でもFe-Al/Al₂O₃被膜の良好な耐照射性が確認されている。この耐照射性と耐食性を兼ね備えた点が、アルミナを「多機能被膜」として位置づける根拠となっている。
液体金属ブランケットのもう一つの課題はMHD圧力損失である。強磁場中を導電性液体金属が流れると電磁誘導による圧力損失が生じるため、流路壁を電気的に絶縁して電流経路を断つ必要がある。アルミナはNaKと組み合わせて使用できる絶縁候補材料として早くから円管でのMHD性能試験が行われ、30 ℃および85 ℃での測定において、全体のMHD圧力損失が完全絶縁の場合よりは高いものの裸壁の場合よりはるかに低いことが実証された。理想値からの増大は主に計測器貫通孔が流体から管壁への電流経路を提供し、局所的にほぼ裸壁状態となることに起因することが明らかにされた。この結果は、絶縁被膜のMHD性能が膜自体の性質だけでなく被覆の完全性・連続性に強く依存することを示しており、透過障壁における欠陥の問題と本質的に共通する教訓である。
なお、酸化アルミニウムは核融合炉の他の部材にも現れる。ODS銅合金の一種であるCu-Al₂O₃（アルミナ分散強化銅）はモノブロック型ダイバータ部品に適用が検討されているが、熱等方圧加圧による製造品では高温硬度が低いという弱点が指摘されるなど、被膜以外の形での利用にも課題が知られている。またプラチナ薄膜をAl₂O₃やAlN基板上に形成した耐放射線ボロメータのように、絶縁・耐熱セラミックスとしての利用も行われている。
