Wiki / 装置 アルカトール （Alcator）は、核融合・プラズマ物理学の装置。高磁場・高密度のトカマク装置系列であり、Alcator A、Alcator C、そしてdiverted型のAlcator C-Modへと発展した。炉心条件に近い高磁場プラズマを実現し、閉じ込め改善、H/Iモード、ダイバータ物理、高Z第一壁の研究に貢献した。この用語集が追う論文のうち、タイトルにこの主題が現れるものは319本ある。比重が最も大きかったのは1980–1984年で、その期間の論文の1.32%を占めた。直近の2025–2029年では0.26%。この用語集がこの主題を最初に拾うのは1975年以降で、それ以前の収録論文には現れない。
Alcator tokamak family; C-Mod is treated separately.
目次
1 解説 2 推移 3 研究の変遷 4 よく登場する装置 5 関連項目 6 この数字の作り方 解説 アルカトール（Alcator）は、アメリカ合衆国マサチューセッツ工科大学（MIT）で建造された一連の小型・高磁場トカマク装置群、およびそれらを用いた核融合研究計画の総称である。 名称は「アルカ（Alca、高）」と「トーラス（torus）」を組み合わせた造語とされる。 強いトロイダル磁場によって高密度プラズマを閉じ込めるという、この系譜に共通する設計思想は、粒子的な閉じ込め時間 が磁場と密度に強く依存するという物理に根ざしており、後のディバータ型装置アルカトールC-Mod は、高Z（モリブデン）壁という例外的な第一壁 材料と、補助加熱を高周波のみに頼るという特徴的な構成で、ITER に直結する境界プラズマ・高周波加熱研究の重要な実験拠点となった。

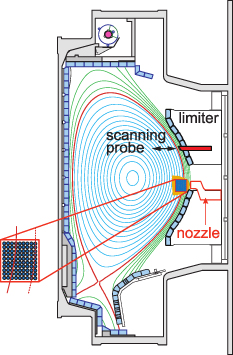

fig.1 Blob motion and flattened far-SOL profiles in Alcator C-Mod: evidence in support of stochastic modeling (2026) · CC BY 4.0
Poloidal cross-section of the Alcator C-Mod tokamak showing the location of the horizontally-scanning MLP diagnostic and the GPI diagnostic system. The 9\times10 individual GPI views are enlarged to the left.
図はアルカトールC-Modの断面図であり、プラズマ断面の外側に走査型ラングミュアプローブ とガスパフ イメージング（GPI）診断系が配置された様子を示す。 小型で磁場が強い装置であるがゆえに、境界領域に高分解能の診断を密に張り巡らせることができた点が、この装置系の研究様式をよく表している。
歴史とコンパクト高磁場アプローチ
アルカトール
種別 装置
論文数 319 本
初出 1975 –1979 年（6本）
最盛期 1980 –1984 年 1.32%
直近 2025 –2029 年 0.26% 索引にもどる
アルカトール計画の出発点は、1970年代に稼働したアルカトール（Alcator A）である。 当時のトカマクが比較的低密度で運転されるなか、アルカトールAは80 kG（8 T）級の強トロイダル磁場を用いて数×10¹⁴ cm⁻³ という極めて高い密度の放電を実現した。 閉じ込めが改善されるという「アルカトール・スケーリング」は、密度と閉じ込め時間 の正の相関を示した最初の系統的なデータ群の一つであり、後のトカマク閉じ込め経験則の端緒となった。 強磁場で小型の装置は、同じプラズマ圧力を低いベータで実現できるため、装置を小さくしながら高密度・高性能のプラズマを得るという戦略を可能にした。
その経験を引き継ぎ、ユーロピアムを用いた超伝導磁石 などにより磁場を強化した第二代のアルカトールCが1980年代に稼働し、高密度でのイオンサイクロトロン周波数帯（ICRF ）加熱実験や不純物輸送 研究が行われた。 そして1990年代に稼働を開始した第三代のアルカトールC-Mod が、この系譜の集大成となる装置である。 トロイダル磁場は最大8 T、プラズマ主要半径は約0.67 m、大電流は約1 MA級と小型でありながら、銅コイルによるパルス運転で非常時に近い高磁場を達成し、燃焼プラズマ 相当の高密度・高圧力領域にアクセスした。 補助加熱は中性粒子入射 を一切持たず、ICRFと低域混合波（LH ）の高周波だけに頼るという構成であった。 2016年9月に運転を終了したが、その最終月においても高ペデスタル 圧力の実験が継続されるなど、計画は最後まで最先端の研究を生み出し続けた。
装置設計と高Zプラズマ対向壁 アルカトールC-Mod を他の主要トカマクから際立たせる設計上の選択は二つある。 第一は高Z（原子番号の大きい）金属、すなわちモリブデンを第一壁 ・対向壁材料として全面採用したことである。 当時の主流が炭素系材料であったなか、高Z材は水素の吸蔵が少なくプラズマへの不純物 侵入源としての振る舞いが予測しやすい一方、ひとたびプラズマ中に入れば強力な輻射損失源となるというリスクを伴う。 C-Modはモリブデンと炭素の内在的不純物の分光測定を系統的に行い、高密度放電でも輻射損失がオーミック入力の数割程度に抑えられること、そして運転条件次第でタングステン のような高Z不純物の中心部への蓄積が自然に回避されることを示し、金属壁トカマクの実現可能性に確証を与えた。 この知見は、タングステン対向壁を採用するITER や次世代装置の設計根拠の一つとなっている。
第二の特徴は、小型・強磁場という設計が境界領域に課す厳しい条件下で、ディバータとスクレイプオフ層 （SOL）の熱負荷 処理を研究対象の中心に据えたことである。 高磁場・高密度プラズマから壁へ向かう熱流束は単位面積あたり極めて大きく、 ダイバータ の閉鎖性（closure）がリサイクリング と不純物挙動に及ぼす影響を、 バイパスの動的制御によって直接検証する実験が可能であった。 さらに、実測した表面熱流束に基づいてディバータへの不純物シードをリアルタイム制御するフィードバック系を構築し、熱負荷の受動的な緩和から能動的な運転制御への移行を先取りした。
高周波加熱と電流駆動（ICRFおよび低域混合波） アルカトールC-Mod の補助加熱はもっぱら高周波であった。 ICRF 加熱は、ソレノイド状のアンテナをSOL に設置し、アンテナ近傍の低密度領域では伝播できない速波を、エバネッセント層をトンネルさせることでプラズマ中心部へ結合させる方式である。 結合効率はアンテナとカットオフ層の距離やエッジ密度分布 に敏感であり、C-Modの高密度エッジはこの結合問題を真正面から扱う好例となった。
高周波加熱には、加熱以外の副作用としての不純物 生成という長年の課題がある。 アンテナ近傍のプラズマ対向部品で高周波電界が整流され直流的なプラズマ電位 が上昇する「RFシース整流」が、高Z壁材のスパッタリングと不純物侵入を駆動するのである。 C-Modではこの問題に対して、磁力線のヘリシティに合わせてアンテナ構造を約10度傾けた「場整列（field-aligned）型アンテナ」を導入し、従来のトロイダル整列型に比べて不純物生成を大幅に低減することに成功した。 この改善は、高周波によって生じる対流セルの幾何学とアンテナ形状の整合によって説明され、三次元電磁波 シミュレーションによる定量的な再現が進められている。

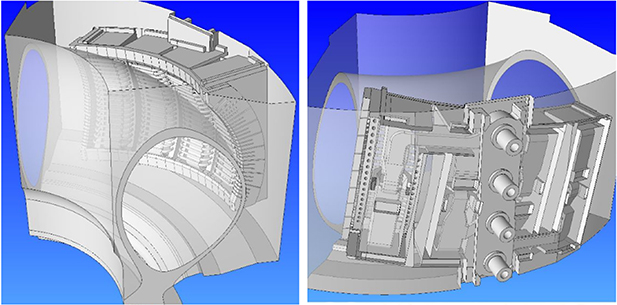

図はこの三次元モデルの一部であり、真空容器 の一部、場整列型アンテナ、同軸伝送線の一部、そしてプラズマ磁束面が一緒に示されている。 現実の曲面状アンテナ幾何をそのまま数値モデルに取り込むことで、従来の軸対称近似では扱えなかったアンテナ近傍の波動・シース物理を予測できるようになった点で、このアプローチは次世代装置の高周波設計に向けた方法論的転換を示している。
低域混合波（LH ）については、高密度プラズマでの電流駆動 が主要な課題であった。 LH電流駆動は非誘導電流を生成する手段として先進トカマク 運転に不可欠だが、密度が高いほど駆動効率が落ちるとされてきた。 C-Modはその高密度環境においてLH電流駆動の実現と、駆動された電流に伴うトロイダル回転 の変化（反対方向回転の観測など）を確認し、電流プロファイル制御とプラズマ回転 の相互作用という問題に実験的入手点を与えた。 これらの高周波技術と知見は、やはり高周波のみで加熱・電流駆動を行うITER の運転計画に直接反映されている。
閉じ込め領域：EDA Hモード、Iモード、内部輸送障壁
Hモード （エッジ輸送障壁 を持つ高閉じ込め状態）の物理は、C-Mod 研究の柱である。 中でもC-Modが発見・特徴づけた「EDA Hモード（enhanced D-alpha Hモード）」は、大きなエッジ局在モード（ELM ）を伴わずに定常的なHモード閉じ込めを維持できる領域であり、エッジに弱い準秩序的な揺動（高周波のMHD 的モード）が存在して粒子輸送 を適度に保つことで、不純物 蓄積なしに良好なエネルギー閉じ込め が両立される。 エッジ障壁の高分解能測定により、このモードの不安定性が同定され、ELMを起こさない定常Hモードという、燃焼プラズマ にとって望ましい運転概念の実在が示された。 さらにEPEDモデルと呼ばれるペデスタル 予測理論の検証がC-ModとDIII-D で行われ、強変形プラズマにおいて通常のHモード解よりも高いペデスタル圧力を持つ「スーパーHモード」解へのアクセスが実証された。 融合出力がペデスタル圧力のほぼ2乗に比例して増えることを考えると、これは燃焼プラズマの性能向上に直結する知見である。
C-Modがもたらしたもう一つの概念は「Iモード 」である。 Iモードは、エネルギーの輸送障壁は形成されるが粒子の輸送障壁は形成されないという、Lモード ともHモードとも異なる閉じ込め領域である。 エッジの温度ペデスタルは定常的に維持される一方、密度分布 はLモードとほぼ変わらず、レーザーブローオフによる不純物注入実験では、エネルギー閉じ込めが向上しているにもかかわらず不純物の閉じ込め時間 はLモードとほぼ同一であることが示された。 これは、粒子閉じ込めの改善なしにエネルギー閉じ込めを改善できる、すなわち不純物蓄積や密度制御の問題を回避しながら高性能化できることを意味し、エッジに弱い連続的な粒子輸送を担う周波数100–300 kHz程度の揺動モードがその機構として同定されている。 Iモードは広い運転領域（磁場3–6 T、電流0.7–1.3 MA）で実現され、加熱出力に対する閉じ込めの劣化が弱いという望ましい性質を持つ。
中心部の輸送については、エッジ障壁の内側にさらに輸送障壁を形成する「内部輸送障壁 （ITB）」の生成と制御が研究され、ITB形成時に不純物のトロイダル回転 が抑制されるという観測や、快速粒子への磁場リップル の影響といった、電流・回転・輸送が絡み合う先進運転の要素が調べられた。 また、オーミックHモード中にプラズマ中心部が急速にトロイダル加速される現象が観測され、運動量の内側への輸送（ピンチ機構）の存在を示唆した。 中心熱輸送 が臨界勾配的な振る舞いを示すという観測は、輸送係数が勾配しきい値で跳ぶという現代的な輸送理解と、ジャイロキネティック・シミュレーションによるマルチスケール検証を結びつける場となった。
ディバータ・スクレイプオフ層物理とITERへの遺産
アルカトールC-Mod の名を最も強くITER 研究に刻んだのは境界プラズマ物理である。 小型・強磁場・高密度という条件は、将来炉のディバータが直面する極限の熱負荷 環境を、実験室規模で高精度に観測できる状況を作り出した。 SOL の断面輸送を支配するのは、磁力線方向に細長く伸びた高密度の塊状構造「ブロブ」の外側への放射状運動である。 ブロブは不利な曲率磁場による電荷分極とそれに伴う電場ドリフトによって壁方向へ移動し、熱と粒子を局所的・間欠的に対向壁へ堆積させるため、壁は平均熱流束よりはるかに大きなピーク熱流束に耐えなければならない。 C-Modでのプローブ測定とガスパフ イメージングの解析は、コア密度の上昇に伴ってブロブ速度が増大し、遠方SOLの密度プロファイルが平坦化すること、そしてその平坦化長が「ブロブの平均速度と平行方向損失時間の積」という統計モデルの予測に一致することを示した。 この確率的輸送描像は、プラズマ揺動の確率密度がガンマ分布に従い、パワースペクトルがローレンツ型になるといった普遍的性質とともに、境界輸送の定量的理解の基盤となっている。
ディバータ物理では、内側壁近傍のSOL輸送の研究がITER第一壁 形状の修正に直接寄与した。 また、ELM を抑制したペデスタル 動力学、高Z壁でのパワーハンドリング、プラズマ・材料相互作用、そして脱走電子（runaway electron ）の研究も ITER の安全性評価に重要な結果を残した。 特に、脱走電子の生成に必要な臨界電場が衝突論的な予測よりもはるかに大きいという発見は、ディスラプション時に生成しうる脱走電子ビーム の評価に根本的な修正を迫るものであった。 ディスラプションそのものについても、ガスジェットによる緩和実験や機械学習を用いた予兆予測の研究が展開され、これらの知見はDIII-D など他の装置との横断的な検証を経て、次世代装置の運転戦略に組み込まれている。
2016年での運転終了後も、アルカトールC-Modが蓄積したデータは、境界輸送の統計理論、高周波アンテナの三次元予測モデル、ペデスタル・エッジ物理の理論検証などに基礎データとして活用され続けており、小型・強磁場・高Z壁・高周波加熱という一見特殊な構成の装置が、核融合研究全体に与えた影響は装置の大きさに比べてはるかに大きい。
