高温電子

高温電子（hot electrons）とは、プラズマ中の熱平衡温度から大きく外れた、はるかに高いエネルギーを持つ電子の集団である。熱運動エネルギーが数電子ボルトから数百電子ボルトの「背景」プラズマに対し、高温電子は数十keVからMeV級に達し、マクスウェル分布の高エネルギー側の裾としてではなく、独立した温度と密度を持つ成分として扱われる。核融合研究、とりわけレーザー核融合（慣性核融合）においては、レーザーとプラズマの相互作用で生成される高温電子が圧縮対象の燃料を予熱して圧縮性能を損なう有害な存在として、また高速点火では点火エネルギーを運ぶ担い手として、中心的概念となっている。本項では、その定義、生成機構、輸送、診断、核融合における役割を概説する。

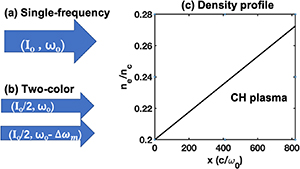

図は高温電子を扱う数値実験の典型的な設定を示す。左側には単色レーザー（周波数 ω₀、強度 I₀）と二色レーザー（ω₀ と ω₀−Δω_m に強度を半分ずつ分割）の入射の仕方が矢印で描かれ、右側には臨界密度の数分の一から臨界密度近くまで線形に増加する水素様プラスマ（CH）の初期密度分布が示されている。このように臨界密度近傍の非一様プラズマにレーザーを入射する構図が、高温電子生成研究の標準的な舞台である。

定義と特徴的エネルギー

「高温電子」という用語は、背景プラズマとの温度比によって定義される相対的な概念である。磁化プラズマや開放系・鏡像系の核融合装置では、イオン温度よりはるかに高い電子温度を持つ成分（例えば数十keV対数keV）が高温電子と呼ばれ、MHD安定性や輸送に寄与する。レーザープラズマでは、レーザー強度 I と波長 λ で決まる無次元パラメータ Iλ² が 10¹⁴–10¹⁶ W·μm²·cm⁻² の範囲で、生成電子の「温度」（エネルギー分布の特性エネルギー）は数十keVから数百keVに達する。実際、サブナノ秒・kJ級レーザーをタンタル箔に照射する実験では、磁場型電子スペクトロメータの配列による測定で 30–70 keV の電子温度が報告されており、銅ターゲットを 10¹⁶ W·cm⁻² 級で照射した実験では数十keVから100 keV程度の範囲が示されている。これらは背景の数keV以下の電子温度と一桁以上隔たっており、分布関数上ではしばしば二温度構造（高温成分と低温のボルツマン成分の共存）として現れる。

高温電子の物理的重要性は、その非局在性にある。平均自由行程が長く衝突が無視できるため、高温電子は熱伝導や電場の形成において局所平衡の仮定を破り、非局所的な熱輸送や強い自己磁場の生成をもたらす。このため、レーザー生成プラズマの膨張モデルでは高温電子の閉じ込め量が境界条件として扱われる。

レーザー・プラズマ相互作用における生成機構

強レーザーとプラズマの相互作用では、いくつかの経路で高温電子が生成される。いずれも、レーザーの電磁場エネルギーがプラズマ波や電子の直接運動に変換される過程である。

第一の経路はレーザープラズマ不安定性である。臨界密度の約4分の1の密度領域では、二プラズモン崩壊（TPD）不安定性と誘導ラマン散乱（SRS）がレーザー光を電子プラズマ波に変換し、これらの波が非線形段階で崩壊（波動破壊）することで電子を加速する。臨界密度近傍では臨界表面でのプラズマ波の波動破壊による加速が働く。これらの機構で作られる電子温度は、レーザー強度と密度勾配スケール長に依存し、TPDによる高温電子のスケーリングは慣性核融合の設計上の重要な入力となっている。また、戻り電流（レーザーで前方に押し出された電子の補償のためにターゲットを流れる電流）が駆動するイオン音波乱流による異常抵抗も、電子を加速して高温成分を作る経路として知られる。

第二の経路は、超短パルス・高強度レーザーにおける相対論的加速で、レーザーの電場に直接打ち出される（J×B 加熱など）ものである。クラスター標的や液体ジェット、メソスコピック粒子への照射では、小さなプラズマ塊がレーザー場を局所的に増強するため、中程度の強度でも効率的な高温電子生成が起こる。

生成効率はレーザー条件に敏感である。タンタル箔実験では、レーザー強度がある閾値を超えると高温電子の全フラックスが不連続に増大し、生成が不安定化することが示された。また、パラメトリック不安定性の抑制を狙った広帯域レーザーの効果については、帯域 Δω が線形成長率 γ₀ を大きく上回れば絶対不安定性（絶対SRS、TPD）の閾値が上がり高温電子生成が減る一方、Δω が γ₀ と同程度の「中程度の帯域」では強度変調を伴う場合に逆に高温電子エネルギーが増大しうることが数値実験で示されている。帯域を広げると後方散乱反射率は急減するが、レーザーから高温電子への変換効率は帯域の取り方次第で一旦増大してから減少するという、散乱抑制と電子生成が連動しない挙動が見出されている。

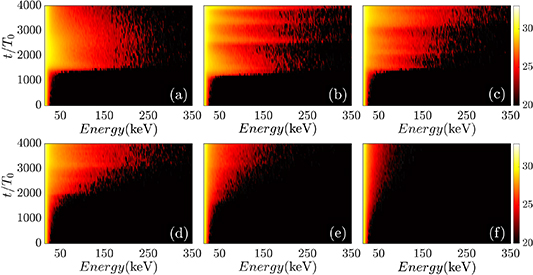

図はレーザーの帯域幅を変えた一連のシミュレーションで得られた高温電子エネルギースペクトルの時間発展を、帯域比 Δω/ω₀ = 0（単色）から10%まで並べて示したものである。単色では数百keVまで広がる強いスペクトルが見えるのに対し、帯域を数%以上に広げると高エネルギー成分が顕著に抑制される様子が読み取れる。

高温電子の輸送と閉じ込め

生成された高温電子は、生成領域から周囲へ輸送される。この輸送を支配するのは、電子自身が作る空間電荷電場、戻り電流、そして自発的に生成される磁場である。テラワット級サブナノ秒パルスで銅標的を照射した実験では、干渉計測と粒子スペクトルの組み合わせにより、高温電子の放出が定量的に調べられた。そこで明らかになったのは「高温電子の保持（retention）」という現象である。すなわち、相互作用領域から標的外へ出ていく電子流は強く抑制され、高温電子集団のほぼ全てがレーザー入射方向、つまり標的内部へと流れる。これは、標的の帯電とそれに伴う電場、および膨張プラズマ中の自発磁場が電子を閉じ込めるためであり、この保持量はプラズマ膨張モデルやレーザー駆動磁場発生器の設計における基本境界条件となる。

磁場は高温電子の輸送をさらに強く変える。円板コイル標的を用いた実験では、レーザー生成の高温電子の脱出によって生じる非補償電荷がコイル回路に数kAの戻り電流を流し、5 T程度のシード磁場が1万倍以上に増幅されうることが示された。このような強磁場は高温電子フラックスをコリメートし、電子の平均エネルギーと電流密度を増大させる。三次元シミュレーションによる高温電子密度分布の追跡では、コイルの有無で電子雲の空間広がりが大きく異なり、磁場が電子の横方向の拡がりを制限する様子が確認されている。磁化されたチャネル中の電子輸送は、高速点火における電子ビームの到達範囲を決める鍵でもある。

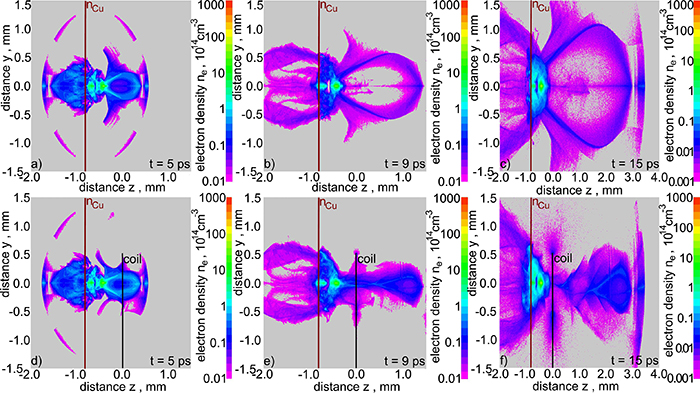

図はレーザー軸に平行な面内の高温電子密度分布を、伝播の各時刻（5、9、15 ps）について、コイルなし（上段）とコイル付き（下段）で対比したものである。コイルなしでは電子が横方向に大きく広がるのに対し、コイルによる磁場があると電子流が軸方向に絞り込まれることが分かる。

一方、閉じた磁場配置を持つ系でも高温電子は安定性に影響する。相互作用しない高温電子成分を含む三次元プラズマの線形MHD安定性の変分定式化や、閉磁場線プラズマの安定性に対する高温電子の効果の研究は、鏡比の高い系で高温電子が駆動する不安定性がプラズマ閉じ込めを脅かしうることを示すものである。また、電場を付加した中を伝播する高温電子ビームや高温電子雲の準線形ダイナミクスの研究は、非熱的電子成分との相互作用やビームの緩和過程が輸送の予測を難しくする側面を扱っている。

診断：X線とスペクトルからの温度・フラックス推定

高温電子は直接電気的に測定できることが少ないため、その温度と量は主に放出されるX線から推定される。高温電子が高Zターゲット（タンタル、銅など）中で制動放射（ブレムスシュトラールング）を起こすと、その光子スペクトルは対数プロットでほぼ直線となり、その傾きから「電子温度」が読み出される慣用がある。タンタル箔実験では、シンチレータ検出器の信号をモンテカルロ計算で逆畳み込みして制動放射温度を求め、磁場型スペクトロメータで直接測った電子温度（30–70 keV）と整合させる手法が用いられた。また、高温電子が銅標的中の Kα 線を励起する利用法もあり、Kα 発光の二次元イメージングから電子の到達範囲と空間分布を推定できる。

ただし、この傾き法には注意が必要である。高温電子が一様なマクスウェル分布ではなくドリフト速度を持つ場合（レーザー方向へのビーム的流れ）、制動放射スペクトルは対数座標で依然ほぼ直線的に見えるものの、その傾きから読み取った温度は真の熱温度を反映しない。つまり、ドリフトする高温電子からのX線スペクトルの傾きを温度と解釈する慣行的な手続きは、一定の条件下では再検討を要する。さらに、磁場型スペクトロメータによる角度分解測定から前方・後方のフラックスと変換効率を分けて評価することが、生成の異方性を定量化する上で標準的となっている。

慣性核融合における役割：予熱と高速・衝撃点火

慣性核融合（ICF）では、高温電子は両義的な存在である。有害な側では、レーザープラズマ不安定性（SRS、TPD）が生成する高温電子が圧縮される前の冷たい燃料層に侵入して予熱し、断熱指数を上げて圧縮率を下げる。TPDによる高温電子はまた、ポンプレーザーを異常吸収するため、レーザーエネルギーの損失源ともなる。このため、ビーム平滑化（スペクトル分散による平滑化、ランダム位相板など）や広帯域レーザーによって不安定性を抑えることが、直接照射・間接照射のいずれでも点火成功の要件とされる。数値研究によれば、典型的なICFの強度（10¹⁵ W·cm⁻² 未満）では数%以下の帯域でSBS・SRS・TPDを同時に抑えられる一方、衝撃点火のスパイクパルスのような高強度では約3%の帯域を要する。さらに、帯域を導入しても強度変調が大きい場合には高温電子がかえって増える場合があり、帯域幅だけでなく波形の強度変調構造が高温電子生成を左右することが分かってきている。

有益な側では、高速点火（fast ignition）スキームが高温電子を積極的に利用する。あらかじめ圧縮された過密（オーバーデンシ）な燃料コアにはレーザー光が侵入できないため、臨界面上でサブピコ秒の点火パルスが生成する高温電子がコアまで進み、局所的にエネルギーを落として点火の火種を作る。この構想では、臨界表面での電子生成効率と、過密プラズマ中での輸送・エネルギー沈着の局所性が成否を分ける二大課題であり、静電誘起または乱流誘起の異常抵抗が電子の止まり方（ストッピング）を支配しうることが実験と理論の両面から示されている。衝撃点火（shock ignition）では、集約されたレーザーパルスが生む強い衝撃波で点火するが、その強度域ではパラメトリック不安定性による高温電子生成が避けられず、高温電子が衝撃圧縮を助けるか燃料を予熱するかの振り分けが研究の中心となっている。磁場を併用する磁化慣性核融合の文脈でも、アブレーションプラズマ中の高温電子・イオンがレーザーエネルギーをアブレーション面まで運ぶ担い手であり、磁場によるその輸送制御が燃料の温度・密度に直結する。

このように高温電子は、レーザー生成プラズマのエネルギー輸送を支配する非平衡成分として、核融合では制御すべき損失機構と利用すべき点火手段の両方の顔を持つ。その生成・輸送・診断の定量的理解は、広帯域レーザーや磁場制御といった新しい手段の評価基準として、今後も研究の中心にあり続ける。
