コヒーレント構造

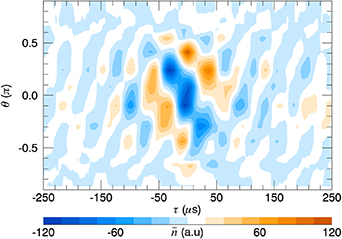

コヒーレント構造（coherent structures）とは、乱流プラズマ中で、背景の不規則な揺らぎよりも長い相関長と寿命をもち、渦や塊として空間的に識別できる構造のことである。磁気閉じ込め核融合プラズマのエッジ乱流や太陽風、部分磁化プラズマなど、広範な磁化プラズマ乱流で観測され、乱流による粒子・熱輸送、とりわけ間欠的な輸送イベントの本体であると考えられている。図は、密度イベントを条件付き平均したポロイダル断面の密度揺らぎ分布であり、青と橙の塊が時間遅れとともに移動・変形する様子が示されている。

図に見られるように、構造は単一の渦としてではなく、正負の密度変化が対になった二重渦的な形をとることがあり、この位相構造が輸送の符号と大きさを決める。

コヒーレント構造とは何か

乱流とは本来、多数の自由度が互いに無相関に揺らぐ状態を指すが、実際のプラズマ乱流では、非線形過程が特定の空間パターンを長時間維持することがある。これがコヒーレント構造である。磁化プラズマでは、密度揺らぎと電位揺らぎが電場を介して強く結合しており、例えばドリフト波乱流では密度の塊がそのまま電位の構造、ひいては E × B 渦として現れる。構造の空間スケールは乱流の最不安定モードの波長程度から、プラズマ断面のかなりの部分を覆う大規模なものまで及ぶ。単純磁化トーラスでの条件付き平均観測では、構造はポロイダル断面内を周期およそ100 μsで回転しながら時間発展することが示されている。

物理的には、構造の維持は非線形項と線形駆動・散逸のバランスによる。密度擾乱が電位を断熱的に追従する場合、ドリフト波は安定化するが、抵抗や磁気曲率による分極が応答を遅らせると波は不安定化し、非線形に自己組織化して渦を形成する。渦の内部では E × B 回転がさらに周囲の揺らぎを巻き込み、構造としての同一性が保たれる。このためコヒーレント構造は、単なる「大きい揺らぎ」ではなく、位相が揃った密度・電位・流れの場のパッケージとして定義される。

観測と同定の方法

コヒーレント構造は定義上、ランダムな位相を持つ揺らぎと区別できなければならないため、その同定には統計的手法が用いられる。最も基本的なのは条件付きサンプリング（条件付き平均）である。これは、しきい値を超えた密度イベントを多数検出し、イベント時刻を基準にして揺らぎを位相平均することで、ランダム成分を消去して構造の平均像を浮かび上がらせる手法である。これにより、個々のイベントでは不鮮明な渦構造やその時間発展が可視化される。ほかにも、二点間の相互相関や時空間相関から相関長・寿命を測定し、広帯域背景と区別する、あるいはウェーブレット解析で間欠性を評価するといった方法が使われる。

条件付き平均で得られた像は、構造が実際に「存在する」ことの証拠とみなせる。ただし平均像は個々のイベントの平均であり、実際の構造は時間とともに回転・変形・減衰する。観測では、構造の発生時に相関長が増大して断面の大部分を覆い、寿命はむしろ短くなるという性質が報告されている。これは、強い E × B 剪断が広帯域揺らぎを抑制した結果として大規模コヒーレント構造が支配的になるという遷移と結びついており、剪断が乱流のカスケードを断ち切る一方で、残った大スケール成分を目立たせるという逆説的な効果を示している。

間欠的乱流輸送との関係

コヒーレント構造が重要なのは、それが間欠的な輸送イベントの実体だからである。プラズマの粒子輸送は密度揺らぎと E × B 速度の揺らぎの相関（クロスフェーズ（cross-phase）に依存する）で決まるが、コヒーレント構造が通過する際、この相関が短時間だけ強まる。条件付き平均された輸送の時間分解観測では、電位に二重渦が形成されるタイミングで、渦セパラトリクス上に大きなバースト的なフラックスイベントが生じることが示されている。つまり輸送は定常ではなく、構造の通過に同期した突発的なイベントとして起こる。

閉じ込め領域の外側、すなわちスクレイプオフ層（SOL）では、この構造が「ブロブ」と呼ばれる高密度のプラズマ塊として分離して伝搬する。ブロブは内部分極と交換（interchange）機構によって半径方向に加速され、粒子とパワーの損失のかなりの割合を担う。したがって、壁面負荷や閉じ込め性能の評価において、コヒーレント構造の生成・伝搬の理解は中心的な課題である。構造の生成はエッジのポロイダル E × B 剪断層で起こることが観測されており、剪断層の構造が輸送イベントの統計的性質を規定する。

ゾーナルフローとの相互作用

エッジ乱流では、コヒーレント構造はゾーナルフロー（帯状の E × B せん断流）と密接に結びついている。乱流のレイノルズ応力が半径方向に局在化した運動量輸送を行うと、ポロイダル・トロイダル波数がゼロの帯状の流れ、すなわちゾーナルフローが励起される。ゾーナルフローはドリフト波からエネルギーを奪って乱流を抑制する調節機構として働き、このエネルギー授受は捕食・被食関係のサイクルとして記述される。低閉込めから高閉込め状態への遷移における輸送障壁形成は、まさにこの機構によるものである。

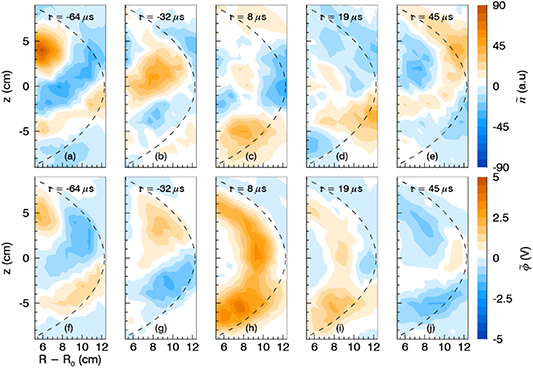

コヒーレント構造とゾーナルフローの因果関係は単純ではない。ゾーナルフローはドリフト波からエネルギーを得ると同時にブロブの生成にも関与し、一方ブロブはゾーナルフローの駆動源となる。つまり三者の間で「どちらが原因か」を一意に決められない循環した結合が成り立つ。近年は、相互予測可能性に基づく因果推論手法を多数点プローブ測定に適用することで、この方向性の分離が試みられている。その結果、SOL のブロブが閉じ込め領域内部のゾーナルフローを引き起こすという因果リンクが示されており、ブロブがエッジ輸送障壁の生成過程に関与しているという描像を裏付けている。図は、ゾーナル電位イベントを基準にした密度・電位揺らぎの時空間発展を、セパラトリクスを破線で示しながら複数の時刻のスナップショットとして描いたものである。

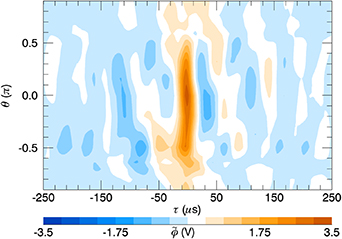

図では、セパラトリクスの内外で密度と電位の構造が時間遅れ τ とともに移動し、小スケールの変動に重なって大規模な帯状構造が浮かび上がる様子が読み取れる。図は同じ条件付き平均をゾーナル電位イベントで行ったポロイダル電位分布であり、波数ゼロの構造が約50 μsの寿命で立ち上がり、その周囲に小スケール変動が重なっている。

このように、ゾーナル構造は個々の渦とは異なるスケールと寿命を持ち、両者の区別が観測上も重要になる。

理論：非線形波と厳密コヒーレント構造

理論的には、コヒーレント構造は非線形波動方程式の局在解として捉えられる。キネティック・アルフヴェン波や非熱的電子分布を持つ磁化プラズマの方程式系では、非線形項が分散と釣り合うことでソリトン的な伝搬解が得られ、これが空間プラズマで観測される構造のモデルとして用いられる。また、非中性プラズマ柱では回転するコヒーレント構造が長寿命の平衡として存在し、KSTAR トカマクでは圧力駆動の長寿命構造が観測されるなど、閉じ込め装置でも平衡に近い構造の存在が知られている。

より近年の発展として、「厳密コヒーレント構造（exact coherent structures）」という枠組みがある。これは、乱流の平均場方程式（あるいは運動記述）の非自明な固定点・周期軌道として、乱流を構成する構造を厳密な数理解として求める考え方である。乱流を統計的に平均するのではなく、乱流状態そのものを支える不安定な非線形解の集まりとして記述するこの視点は、ナビエ–ストークス乱流で発展したものであり、プラズマ乱流にも適用されつつある。静電乱流のハミルトン定式化を用いた解析では、コヒーレント構造が相空間の不変トーラスとして現れることが示されており、乱流輸送の抑制機構を構造の存在そのものから理解する道を開いている。

一方、数値シミュレーションの側では、部分磁化プラズマ（電子は磁化するがイオンは磁化しない系、例えばホールスラスタやマグネトロン）におけるサイモン・ホー（Simon–Hoh）不安定性、下部混成、イオン音波不安定性を記述する非線形流体モデルが構築され、乱流の発達と異常輸送、そしてコヒーレント構造形成への傾向が示されている。このような系では、交叉電磁場、密度・温度・磁場の不均一、加速イオンビームといった自由エネルギー源が乱流と構造形成を駆動する。三次元強乱流磁化プラズマのシミュレーションでも、構造の形成と発展が追跡されており、理論・実験・数値の三者が互いを検証しながら、コヒーレント構造が乱流プラズマの輸送と閉じ込めを支配する中心的な描像として確立されつつある。
