中性子照射

中性子照射とは、核分裂炉や核融合炉の環境に存在する高エネルギー中性子を材料に当てることであり、その結果として材料内部に生じる原子レベルの損傷、核変換、そしてそれに起因する物性変化の総体を指す。核融合炉では重水素－三重水素(D-T)反応に伴って約14 MeVの中性子が大量に放出されるため、炉内の構造材料、プラスマ対向材料、超伝導磁石、計測器のすべてがこの照射にさらされ、それが部材寿命を律する主要因の一つとなる。核融合研究において中性子照射は、材料開発・評価の中心的な試験条件であり、同時にトリチウム増殖のような炉心核特性の検証手段でもある。

核融合環境における中性子照射

D-T核融合反応はアルファ粒子(ヘリウム核)と14.1 MeVの中性子をほぼ等分のエネルギーで生む。荷電粒子は磁場に閉じ込められる一方、中性子は電荷を持たないため磁場の影響を受けず、そのまま第一壁・ブランケット・遮蔽体に飛び込む。このため核融合炉のエネルギーの大部分(約8割)は中性子の運動エネルギーとして炉構造に持ち込まれ、そこで熱に変換されると同時に、材料に深い損傷を与える。核分裂炉の中性子が平均2 MeV程度であるのに対し、核融合中性子は約14 MeVと一桁近く高く、核変換(後述)の寄与が格段に大きい点が核融合材料研究を特徴づけている。

炉内での中性子負荷は場所によって大きく異なる。ダイバータ近傍の炉内構造では数年間の運転で10²⁰ cm⁻²オーダーの高速中性子フルエンスに達するのに対し、炉外の計測器ではフルエンスが数桁低くなる。この空間的な勾配は、中性子輸送計算によって各部材の暴露条件として定量化され、材料試験の目標フルエンスや損傷量(dpa、後述)の設定に使われる。計測器のような機器では、半導体素子がイオン化線量と中性子フルエンスに対して脆弱であるため、金属感応層を持つホールセンサなど耐放射線性の高い素子の開発と、実フルエンスでの照射試験による検証が進められている。

変位損傷と欠陥生成

中性子が材料中の原子核と弾性衝突すると、格子内の原子が弾き出され、いわゆる一次はね原子(PKA、primary knock-on atom)が生じる。このPKAが持つ運動エネルギーは数keVから数十keVに及び、その原子が格子内を飛びながらさらに他の原子を次々にはね出す「カスケード」と呼ばれる連鎖衝突を引き起こす。カスケードの終息後には空孔と格子間原子の対(フレンケル対)が大量に残り、これらが拡散・合体して転位ループ、ボイド、クラスターなどの欠陥組織を形成する。材料が受ける損傷量は、各原子が弾き出された回数の平均としてdpa(displacements per atom、原子当たり変位回数)で表され、核融合炉の構造材では数十dpaに達する設計寿命が想定される。

欠陥の生成と成長は温度に強く依存する。低温では欠陥が動けず硬化が進み、中間温度ではボイド形成による膨張(swelling)が、高温では粒界へのへリウム集積による脆化が支配的になる。さらに、プラスマ対向材料では中性子照射損傷と高熱負荷・粒子照射が同時に作用するため、電子的励起状態がカスケードの挙動を変える可能性も指摘されている。実際、タングステン格子にPKAを入れる模擬計算では、強い光子照射による電子系の非平衡励起がPKAの減速過程や衝突相手の原子へのエネルギー伝達を変化させることが示されており、中性子単独では見えない相乗効果の研究が始まっている。

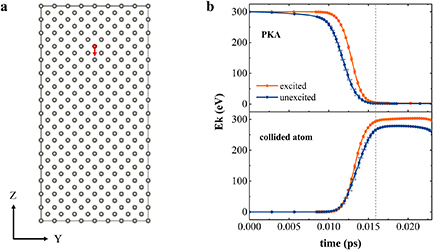

図はタングステン格子中の一次はね原子の挙動を示したものである。(a)は格子構造の模式図で、赤球がPKA、矢印がその入射方向を表す。(b)は時間の関数として見たPKAと衝突相手の原子の運動エネルギーであり、電子系が励起された場合とそうでない場合の比較から、励起がカスケード初期のエネルギー移行に影響を与える様子が読み取れる。

核変換、ガス生成とヘリウム脆化

14 MeV中性子は弾性衝突だけでなく核反応を起こす。これにより材料中の元素が別の元素へと転換される、すなわち核変換(transmutation)が進む。反応生成物には水素やヘリウムなどのガスが含まれ、特にヘリウムは固体中でほとんど拡散せずに空孔と結合してヘリウムバブルを形成する。ヘリウムバブルが粒界に集積すると粒界の結合力が低下し、高温での変形中に粒界破壊が起こりやすくなる。これがヘリウム脆化であり、核融合特有の14 MeV中性子スペクトルでは(n,α)反応の断面積が大きいため、核分裂炉スペクトルよりヘリウム生成率が一桁以上高くなる。このため、核分裂炉での照射データをそのまま核融合炉に外挿することはできず、核変換・ガス生成・粒界脆化を統合的にモデル化する計算手法の整備が進められている。モデル予測では、粒界破壊に至るまでの寿命が材料の微細組織と化学組成に大きく依存し、保守的な評価では部材の要求寿命を下回る場合もあるとされる。

核変換は炉心核特性にも直結する。リチウムやベリリウム、リチウム－鉛合金などの増殖材料は中性子との反応でトリチウムを生成する役割を担っており、照射実験でトリチウム生成率や放出挙動を測定することは、炉のトリチウム自給が成り立つかを検証する上で不可欠である。溶融塩やセラミック増殖材(Li₂TiO₃など)からのトリチウム放出測定は、増殖材の設計データとして蓄積されている。

構造材料・プラスマ対向材料への影響

構造材料では、低活性フェライト／マルテンサイト鋼(RAFM鋼、EUROFER97やF82Hなど)が第一候補であり、数dpaから数十dpaに及ぶ照射下でのクリープ、疲労、脆化の評価が進んでいる。照射硬化と延性の低下(脆化)は低温照射で顕著であり、微量の不純物元素(例えばシリコン)が硬化・脆化挙動に影響を与えることも知られている。異材接合部では、溶接後熱処理と照射の組み合わせが強度に影響する。銅合金(例えばGlidCop)はITERの熱除去構造に使われるが、高フルエンス照射下での低サイクル疲労や機械特性の劣化が課題であり、絶縁材料(シアン酸エステル／エポキシ系複合材)もITER設計フルエンス以上の高速中性子照射に対する機械強度保持が求められる。超伝導線材も照射により臨界電流が変化するため、磁石系の照射影響評価が必要である。

プラスマ対向材料ではタングステンが中心である。タングステンは中性子照射により硬化・脆化するとともに、再結晶脆化や熱衝撃に対する耐性の変化が問題となる。温度と照射の競合効果、つまり照射欠陥の生成と回復がどの温度域でどちらが優勢になるかは、ITER級タングステンの実用性を左右する鍵である。またタングステンにレニウムが核変換で生成するとW-Re合金としての脆化が加わるため、高温度照射下での微細組織変化が低dpa域から調べられている。ベリリウムやチタンベリリド(ベリリウムとチタンの金属間化合物)は増殖・中性子増倍材料として高線量照射後の膨張と機械特性が評価されてきた。

照射施設と試験

核融合材料の照射試験には、核分裂炉(材料試験炉)を用いる方法と、D-T中性子源を用いる方法がある。核分裂炉は大容量・長時間照射に適するが、中性子スペクトルが核融合スペクトルと異なるため、14 MeV成分に由来する核変換やヘリウム生成を模擬できない。このため、ヘリウムを別途注入して照射損傷とヘリウム量を同時に揃える手法や、重イオン照射による14 MeV中性子損傷のエミュレーション(模擬)が研究されている。一方、D-T中性子発生装置は真の核融合スペクトルを与えるが、現在利用可能な装置の中性子強度は低く、大容量試験には至っていない。このため、近い時期に低コストで14 MeV中性子照射能力を提供する専用施設の構想が各国で検討されており、核融合中性子源の整備は核融合開発の重要課題とされている。

照射試験では、試験片を炉心の特定チャンネルに配置し、中性子フルエンスと温度を精密に制御・計測しながら所定のdpaまで照射する。炉心レイアウトの中で実験位置を選ぶことは、試験が受けるスペクトルと線量率を決める上で重要であり、照射後は材料試験と微細組織観察によって物性変化が評価される。また、ブランケットの模擬試験体を用いた中性子学実験では、D-T中性子源で照射しながらトリチウム生成率をリチウムガラス検出器やLi₂CO₃ペレットで、中性子フルエンスをジルコニウムや金の活性化箔で測定し、モンテカルロ輸送計算と核データライブラリの精度を検証する。こうした実験は、設計計算の不確かさを定量化し、トリチウム自給の見通しを実証的に支えるものである。

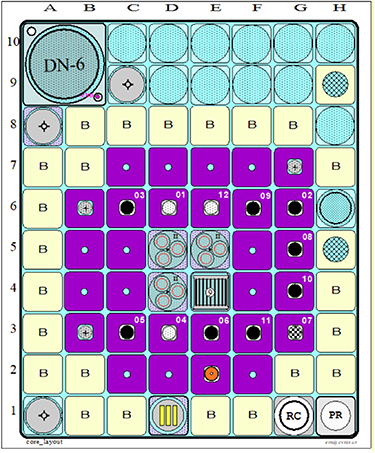

図は材料試験炉の炉心配置の一例で、各マスが燃料や実験チャンネルの位置を表し、その一つに照射実験が配置されている。実験位置の選択が試験片の受ける中性子スペクトルと線量率を決めることを示すものである。
