ジャイロトロン

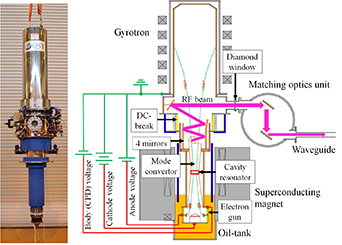

ジャイロトロンは、磁場中の電子のサイクロトロン運動を利用してマイクロ波・ミリ波を発生させる真空管発振器であり、現在ではメガワット級の高出力を連続的に得られる唯一の電磁波源として、核融合研究を中心に不可欠な地位を占めている。電子サイクロトロン加熱（ECH）や電流駆動（ECCD）に用いられる周波数は磁場強度でほぼ決まり、例えば5.3 Tの磁場では170 GHz、より低磁場の装置では28 GHzや14 GHzといった帯域が使われる。図は、ジャイロトロン管本体の外観と、電子銃・共振器・出力窓・コレクタからなる複合システムの全体構成を示したものである。

動作原理：電子サイクロトロン・メーザー相互作用

ジャイロトロンの発振原理は「電子サイクロトロン・メーザー」と呼ばれる。磁場中に置かれた電子は、磁場方向を軸としてサイクロトロン周波数でらせん運動をする。ここで、電子の進行方向に伝搬する電磁波の周波数がこのサイクロトロン周波数に一致（正確にはわずかに上回る）するようにすると、電子は波の電場から位相の揃った形でエネルギーを与え続ける。これは、電子の相対論的質量がエネルギー依存であることを利用したもので、加速された電子は質量が増えて位相が遅れ、逆に減速された電子は位相が進む。この位相の集束（バンチング）によって、電子の横方向エネルギーがコヒーレントに電磁波へ変換される。

通常のマイクロ波真空管（クライストロンなど）が共振器の寸法で周波数を決めるのに対し、ジャイロトロンの周波数は磁場とサイクロトロン共鳴で決まる。このため共振器を波長よりずっと大きくできる――波長の数倍から十数倍程度――のが決定的な違いである。共振器の壁面積が大きく取れるため、高周波まで大出力を引き出せ、波長1.7 mm（170 GHz）で1 MWという、他の方式では到達できない出力水準が実現している。電子ビームは数万から十万ボルト程度の電圧で加速され、そのエネルギーの一部がミリ波に変換される。

主要構成要素

ジャイロトロン管は、下から順にいくつかの要素が縦に積み重なった構造をしている。まず電子源としてのマグネトロン注入型電子銃（MIG）がある。加熱フィラメントから熱電子放出された電子は、高電圧で引き出されると同時に、磁場の急激な増加（磁場圧縮）によって運動の大部分を螺旋の回転成分に変換される。この「ピッチファクター」（回転速度と平行速度の比）が相互作用の効率を直接決めるため、その設計と制御が重要であり、実際、フィラメント温度の管理はビーム電流の安定化に直結する。MIGの熱挙動は発射前後の過渡状態で大きく変化するため、熱集積モデルによる制御の研究が進められている。

電子ビームは次に空洞共振器（キャビティ）へ入る。ここでビームの螺旋運動が空洞の共鳴モード（後述のTEモード）にエネルギーを与え、ミリ波が発振する。発振した波は、通常の波動伝搬では管外へ効率よく取り出せないため、内部の準光学モード変換器と一連の鏡によって回転対称なガウスビームに変換され、出力窓を通して管外へ導かれる。変換後の出力は基本ガウスモードで97%以上の純度に達する。窓材には、誘電損失が小さく熱伝導率と機械強度に優れた合成ダイヤモンドが用いられる。窓を透過した後のビームは、マッチング光学ユニットを経てコルゲート導波管による伝送系へ結合され、トカマクやヘリアカル装置の加熱アンテナまで運ばれる。

ビームからエネルギーを失った電子は最後にコレクタに落とされ、冷却水によって熱として回収・除去される。このコレクタの設計は、後述する効率向上の鍵となっている。

周波数と空洞モードの選択

ジャイロトロンの発振周波数は、磁場強度と空洞の半径で決まる。空洞半径を20.87 mmとすると、170 GHzではTE31,11モード、137 GHzではTE25,9モード、104 GHzではTE19,7モードというように、半径に対して高次の回転モード群が対応する。これらのモードの電場分布は空洞断面内で多数の極を持ち、次数が上がるほど空洞壁から電場が離れるため壁損失が減り、大出力に適する一方、隣接モードとの競合（モード競合）を抑える設計が課題となる。

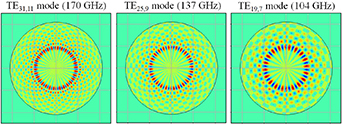

図は、同一の空洞半径で発振しうる三つのモードの電場分布を示したもので、次数に応じて断面内の電場の節の数が増える様子が分かる。発振モードの選択は、出力窓の透過周波数とも関係する。ダイヤモンド窓は厚みを固定すると特定の周波数（透過周波数）で最も損失が小さくなるため、例えば1.853 mmの窓では102, 136, 170, 204 GHzが透過周波数となり、上記のモード群とほぼ一致する。この相性を利用すれば、一つのジャイロトロンで複数の周波数を切り替えて使う多周波数動作が可能になる。

効率、エネルギー回収とコレクタの問題

ジャイロトロンの電子ビームは、エネルギーの一部をミリ波に変換した後も大部分を運動エネルギーのまま持っており、これをそのまま熱として捨てるのは非効率である。そこで用いられるのが減圧コレクタ（depressed collector）である。コレクタをビームに対して正の電位に保つことで、電子を減速しながら回収し、残りの運動エネルギーを電源側へ電気的に返す（エネルギー回収）。単段の減圧コレクタで管全体の効率は50%程度に達し、多段化すればさらに高い回収効率が見込める。コレクタ壁への熱負荷の均一化も長パルス運転の重要課題であり、磁場を走らせてビームの着弾位置を広げる手法が取られる。

一方、低周波（長波長）のジャイロトロンでは、出力窓が別の形の制約になる。14 GHzではダイヤモンド窓に直径130 mm超・厚さ4.5 mmという製造が困難で高価な寸法が必要になるため、サファイアの二枚窓（ダブルディスク窓）に冷却流体を流して窓中央部の温度上昇を抑える構成が現実的な解となる。ただしサファイアの誘電損失は温度依存であり、冷却性能の検証が不可欠である。

融合装置向けのジャイロトロン群と今後の方向性

核融合装置では、磁場強度に応じて必要な周波数が装置ごとに異なる。ITERでは170 GHz・1 MWのジャイロトロン24基が整備され、20 MWの注入が計画されている。一方、低磁場の球状トカマクなどでは28 GHz・0.4 MW級の連続運転管が用いられ、28 GHzでの短パルス実験では1.65 MWという高出力も報告されている。さらに300 GHz帯のサブテラヘルツ管は、プラズマ中の高速イオンを測る集合トムソン散乱診断の光源として開発が進んでいる。

今後の方向性として、DEMO級の炉に向けた要件は、200 GHz超で2 MW、総合効率60%超、高速な周波数ステップ可変という現状の到達点を明確に超える水準にある。これに応えるため、同軸空洞による高出力化、多段減圧コレクタによる効率向上、広帯域ダイヤモンド窓による周波数可変性の確保、そして信頼性・可用性の向上が研究の主軸となっている。多周波数動作は、一つの管でプラズマ立ち上げ用の低周波と加熱用の高周波を兼ねることを可能にし、装置側の柔軟性を大きく広げる。
