遠隔操作

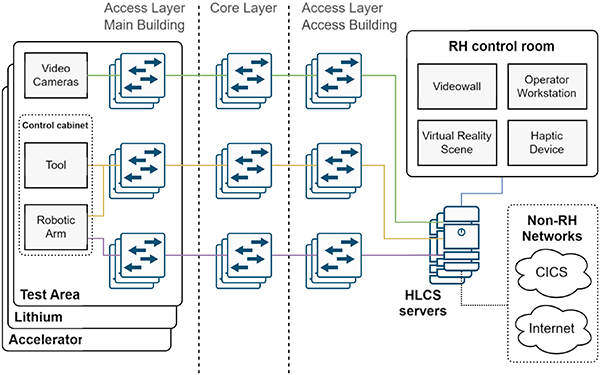

遠隔操作（remote handling、遠隔ハンドリング）とは、人が立ち入ることができない高放射線環境において、機器の交換・点検・修理を直接の人的接触なしに行うための技術体系である。核融合炉では、重水素－三重水素（D-T）燃焼運転によって炉心構造物が強く放射化されるため、運転開始後の保守は事実上すべて遠隔操作に頼らざるを得ない。このため遠隔操作は付随的な技術ではなく、炉の設計段階から保守のしやすさ（遠隔操作互換性）を織り込むことを要求する、装置設計そのものに関わる要素となっている。図に示すのは、建設中の材料照射試験施設 IFMIF-DONES で提案されている遠隔操作システムの全体構成であり、試験室の制御キャビネット内の工具やロボットアームが、複数の独立したネットワーク層を経て遠隔操作制御室の作業端末や仮想現実・触覚デバイスに接続される様子が描かれている。

核融合になぜ遠隔操作が必要か

核融合炉の遠隔操作が不可欠な理由は、D-T 反応に伴う中性子による構造材の放射化にある。運転中はもちろん、停止後も炉内構造物の表面線量率は人が短時間で立ち入れるレベルを大きく超え、炉内での直接作業は不可能である。したがって、ダイバータやブランケットといった交換周期の短い機内機器、さらに中性粒子ビームライン機器やポートプラグに組み込まれた補助加熱装置・試験ブランケットなども、すべて遠隔操作による交換の対象となる。

ここで重要なのは、遠隔操作が「後から付けた道具」では機能しないという点である。重い機器を限られた空間で干渉なく取り回すには、位置・姿勢の高精度制御が必要であり、接続・切替や点検のための専用工具も要求される。このため炉本体の構造、ポートの寸法、機器の固定方法に至るまで、遠隔操作互換性の観点から設計が縛られる。実際、ITER の設計では機器の縮小に伴ってアクセス空間が減り、遠隔操作装置の側もそれに合わせて設計を変更する必要が生じた。遠隔操作互換性の評価は、上部ポートプラグや電子サイクロトロン加熱導波管アセンブリといった個別機器の設計選択肢を比較する基準としても用いられる。また、遠隔操作を補助するための人の立入り（ハンズオン支援）が許される範囲を評価し、作業員の被ばく線量を管理するという観点も、遠隔操作計画と不可分である。

炉内保守システム：ダイバータ・ブランケット・ポートプラグ

炉内保守の中心となるのは、ダイバータカセット、ブランケットモジュール、ポートプラグの三つの対象である。ダイバータカセットは炉底部のポートから専用の遠隔操作装置を用いて引き出され、水圧配管の接続・切替も遠隔操作用工具で行う。JT-60SA のように長パルス運転装置でも、ダイバータの遠隔操作互換構造や専用工具の開発が進められている。ブランケットについては、第一壁のボルトを遠隔操作で締める専用ボルト締め工具の開発に見られるように、一つ一つの接続部が遠隔操作の対象となる。装甲タイルの交換を目的とした遠隔操作システムの設計は、初期の核融合実験炉段階から行われてきた。

ポートプラグは、補助加熱装置や試験ブランケットなどがポートシールドプラグと一体に統合された構造であり、炉内とは別の、ポート単位での引き抜き・搬出が求められる。中性粒子ビームダクト内壁のライナを扱う遠隔操作工具がブランケット遠隔操作システムの一部として設計されるなど、炉内機器の境界領域にまで遠隔操作の対象は及ぶ。これらの操作は、真空容器ポートに二重扉システムを備えた遠隔操作用キャスクを取り付けることで、大気開放を避けたまま行われる。

輸送キャスク・ホットセル・物流

炉内で取り外された故障機器は、そのまま現場で修理されるのではなく、輸送キャスクに収められ、ホットセルと呼ばれる放射線遮蔽された修理・保管施設へ運ばれる。ITER の設計では、キャスクは遠隔操作で運転され、真空容器ポートに対して二重扉で接続・離脱する。キャスクは空気浮上式の遠隔操作移動装置によって搬送され、ホットセルではポートと同一のインターフェースに対接して機器を降ろし、遠隔で再生利用または廃棄物保管へ回す。この「同一インターフェースへの対接」という考え方は、炉・キャスク・ホットセルの間で機器の受け渡しを規格化することであり、遠隔操作物流の要となっている。

キャスクやプラグの移動経路は限られており、経路の最適化も設計課題となる。ITER のキャスク・プラグ遠隔操作システムでは、柔軟な経路最適化手法が検討されている。ホットセル側の保守・整備も含めた遠隔操作システム全体の設計は、IFMIF のような材料照射施設でも同様に必要とされ、遠隔操作手順書の整備が進められている。

制御系・耐放射線性・工具

遠隔操作システムの制御は、典型的には二層構造をとる。上位制御系はタスク計画、装置間の調整、ヒューマンマシンインターフェースなど装置に共通する機能を担い、下位制御系は個々の装置固有の制御器と制御ループを扱う。この階層化はモジュール性と拡張性をもたらし、異種のメカトロニクス装置間の相互運用性を標準化されたプロトコルで確保する。装置の分散を支えるミドルウェアの設計・評価も、CRAFT の遠隔操作システムなどで開発が進められている。

通信面では、制御信号、複数の映像ストリーム、センサ・アクチュエータデータといった、遅延・帯域・同期の要求の異なるトラフィックを扱う必要がある。従来は制御ループの決定論性を確保するため PROFINET や EtherCAT といった専用フィールドバス、機器保護や安全機能のための独立したネットワーク、情報系のイーサネットと、複数のネットワークを併用する構成が一般的であった。この分離は配備を複雑かつ高コストにするため、標準イーサネット上で混在した重要度のトラフィックに決定論的遅延保証を与える時間敏感型ネットワーキング（TSN）による統合が提案されている。IFMIF-DONES では、TSN を用いれば時間制約の厳しいインターロック信号の遅延を最悪でも 30 マイクロ秒未満に抑えつつ、映像や AI による状況認識のトラフィックを同一ネットワークで輸送できることが実証されている。遠隔操作（テレオペレーション）では、マスタ・スレーブ間の遅延とジッタが触覚フィードバックの安定性を直接左右するため、この決定論性が本質的な意味を持つ。

耐放射線性は、電子機器と工具の双方に要求される。ITER の技術開発では、10⁷ R/h を超える放射線環境での機器動作が鍵の一つとされ、真空・温度環境に耐える関節型観測アーム（AIA）の研究開発などが進められた。工具面では、前述のボルト締め工具や配管接続工具のほか、点検用の工具・センサ類が開発されている。

仮想現実・計画・標準化

遠隔操作作業は、手順の計画・可視化・実時間での部品追跡のために、仮想現実（VR）や知識データベースを活用する。IFMIF-DONES の遠隔操作制御室にはビデオウォールや仮想現実シーン、触覚デバイスが備えられ、操作者は遠隔環境を視覚・力覚の両面で把握しながら作業する。VR は作業手順の検証や操作者の訓練にも用いられ、実機での試行錯誤が許されない高放射線環境での作業準備として重要である。

大規模装置では、複数の装置・複数の事業者が関わる遠隔操作を一貫して行うため、制御システムの標準化が課題となる。ITER では遠隔操作制御システムの標準を検証するためのプロトタイプ作業セルが開発され、ミドルウェアの概念評価や、遠隔操作作業の分類（カテゴリ化）といった基盤整備が行われている。これにより、個別の工具や装置がばらばらの制御方式を持つのではなく、共通の制御アーキテクチャと通信規格の下で統合され、装置の寿命を通じて遠隔操作システム自体を保守・更新可能にすることが目指されている。
