ヘリコンプラズマ

ヘリコンプラズマとは、磁場中で高周波アンテナを用いて励起されるヘリコン波の電磁場によって維持される高密度プラズマである。数10 kW程度の入力で10^19 m^-3を超える電子密度が得られるため、半導体プロセス、プラズマ推進、核融合中性粒子入射の負イオン源など、幅広い応用が進められている。

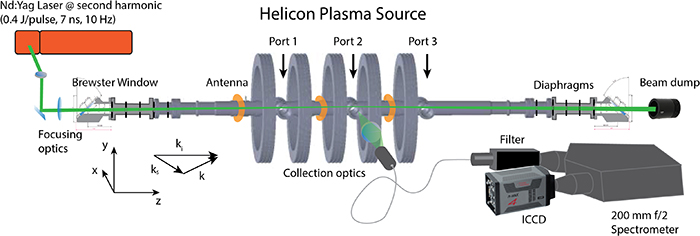

図はヘリコンプラズマ源の実験装置の概要を示す。アンテナ部に複数のコイル磁石を備えたヘリコン波放電管に、Nd:YAGレーザー光が入射し、トムソン散乱光が分光器で計測される構成が描かれている。

ヘリコン波と加熱機構

ヘリコン波は、磁化されたプラズマ中を伝播する低周波の電磁波であり、その分散関係は電子密度と磁場強度によって決まる。周波数は典型的には数MHzから数十MHzの範囲で、アンテナに供給される高周波電力は、この波を介してプラズマに吸収される。ヘリコン波放電の特異な点は、波の減衰率が小さいにもかかわらず、実際の放電では高い電力吸収効率が観測されることにある。この謎に対する一つの説明が「共鳴波放電」の概念である。放電管とプラズマで構成される共振器に、弱い減衰で長距離にわたって定在する固有モードが励起され、電子衝突周波数が低いほど吸収電力が増大するという描像である。この機構では、単一ループアンテナでも、ヘリコン分散曲線の近傍でアンテナ抵抗が鋭くピークを持つことが示されている。

一方、不均一な密度分布を持つプラズマでは、ヘリコン波（高速波）がモード変換面に近づくと衝突減衰が無視できなくなることが示されている。モード変換面近傍では波長が短くなり、十分な衝突があるとWKBJ近似が適用でき、衝突減衰率が中心加熱を説明できるほど大きくなる。この加熱は磁場、駆動周波数、アンテナ形状といった運転パラメータと密接に関連する。

放電モードとモード遷移

ヘリコン波放電は、入力電力や磁場強度に応じて異なる放電モードを示すことが知られている。低電力では容量結合的あるいは誘導結合的な放電が支配的であり、電力の増加とともにヘリコン波が効率的にプラズマを加熱するモードへ遷移する。この遷移に伴い電子密度が跳躍的に増大する。密度は磁場強度にも強く依存し、磁場の変化はヘリコン波の伝播特性を変えることで、プラズマの軸方向密度分布に大きな影響を与える。

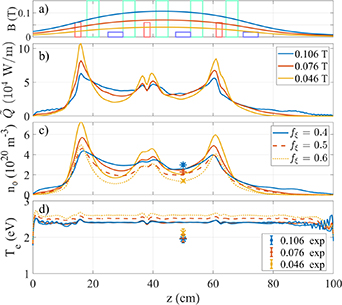

図は、数10 mTから0.1 T程度の範囲で磁場強度を変化させた際の、軸方向の電子密度分布と電力吸収のシミュレーション結果を示す。磁場強度の違いにより、密度の軸方向プロファイルが大きく変化することが描かれている。

電力吸収と密度限界

ヘリコン波放電の電力吸収は、アンテナ近傍の局所的な加熱ではなく、プラズマ中を伝播する波の吸収として理解される。電力吸収の空間分布は、電子密度分布と磁場配置によって決まり、複数のアンテナを用いることで吸収分布を制御できる。密度限界の物理については、放電の運転条件（ガス圧、磁場、電力）と密度の飽和挙動の関係として研究が続けられているが、本稿では深入りしない。

応用

ヘリコンプラズマ源の最大の特徴は、低圧・低電力で高密度プラズマを大面積に生成できる点にある。永久磁石リングを用いて磁場を生成する分散型の源では、8つの放電を並べることで、アルゴンで10^12 cm^-3を超える下流密度を、任意に大きな面積にわたって実現できる。この特性は半導体プロセスや材料処理に直接結びつく。

核融合分野では、中性粒子入射（NBI）用の負イオン源への応用が活発に研究されている。ITERでは高エネルギー（1 MeV級）の原子ビームを得るために負イオンを加速・中和するが、従来の高周波誘導結合プラズマ源に代わる源として、ヘリコン源での負イオン生成が検討されている。水素プラズマ中の負イオンの生成・輸送を理解するため、流体モデルとモンテカルロモデルを組み合わせた数値シミュレーションが行われている。また、プラズマウェークフィールド（wakefield）加速器のプラズマ源としても、その密度均一性と長さの拡張性からヘリコン源が候補に挙がっている。CERNのAWAKE実験では、トムソン散乱による電子密度・電子温度の局所計測が導入され、密度均一性の評価が進められている。

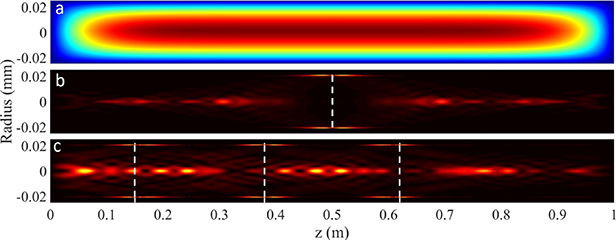

図は、単一アンテナと複数アンテナの場合の電力吸収の二次元分布を、電子密度分布とともに示す。複数アンテナを用いることで、吸収分布が軸方向に分散される様子が描かれている。

このようにヘリコンプラズマは、波動加熱の物理の解明という基礎課題から、核融合・加速器・プロセス産業への応用まで、幅広い文脈で研究が続けられている。
