イオンサイクロトロンアンテナ

イオンサイクロトロンアンテナは、トカマクやステラレータなどの磁気閉じ込めプラズマに、イオンサイクロトロン周波数帯（ICRF、典型的には数十MHz）の高周波電力を注入するためのアンテナであり、プラズマのイオン加熱と電流駆動の中核装置である。プラズマに面した真空容器内壁のポートに設置され、金属製の導体ストラップに高周波電流を流して波動を放射する。JETの2022年の重水素・三重水素実験では、ICRF加熱が59 MJという記録的な核融合エネルギー出力の2割を担っており、この装置がいまも主力加熱手段であることを示している。以下では、アンテナの構造、プラズマとの結合、位相制御によるスペクトル制御、整合系、そして高周波シースに起因する不純物問題という、装置設計の五つの柱に沿って解説する。

構造と主要構成要素

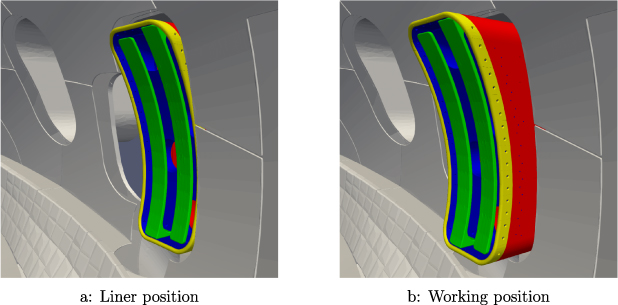

アンテナの心臓部は、プラズマに面する側に配置された一組ないし複数の金属導体ストラップである。ストラップはトロイダル方向（周方向）に電流が流れる導体板で、これに高周波電流を供給すると、磁場に沿った電界成分と垂直な電界成分を持つ波動がプラズマ側へ放射される。ストラップの外側はアンテナボックスで覆われ、ボックスの前面にはストラップを保護するためのリミッタ（アーマー）がプラズマ側に突き出している。図は、シミュレーションに用いられるアンテナ模型を構成要素ごとに色分けしたものであり、黄色のアンテナリミッタ、緑のストラップ、青の銅シース、赤のアンテナボックスが、リナ位置と運転位置の二つの状態で示されている。

ストラップとプラズマの間には、ファラデースクリーンと呼ばれる導体格子が置かれることが伝統的に多かった。これはストラップが直接プラズマに接触してアークを起こすのを防ぐと同時に、電界の垂直成分を遮蔽する役割を持つ。ただしスクリーン自体がプラズマと接触する面であるため、後述する不純物発生の源ともなり、磁力線に沿った角度でバーを配置する「磁力線整合型」スクリーンや、スクリーンを省略した設計も研究されてきた。ストラップの本数と配置は装置ごとに異なり、2本ストラップから、ITERのように多数のストラップを密に並べたアレイ構成まで幅がある。ITERでは高電力密度を達成しつつ各ストラップの高周波電圧を耐電圧以下に抑えるため、多数ストラップアレイが採用された。将来のDEMOでは、ポート寸法（例えば1.1 m × 2.8 m）よりも大きな放射面積（約4 m²以上）が必要とされるため、アンテナを二つの半体に分割してポートを貫通させる設計が検討されている。

プラズマ端との結合と負荷

アンテナがプラズマに注入できる電力は、アンテナが見る「負荷」インピーダンス、すなわちプラズマによる結合抵抗で決まる。この結合は、アンテナ前面のスクレイプオフ層（SOL）の電子密度分布に強く支配される。放射された波動は、密度が上昇してカットオフ密度に達する地点で反射・屈折するため、結合を決める主要因は(i) アンテナからカットオフ面までの距離、(ii) カットオフ密度に対する最適密度の位置、(iii) その最適密度からプラズマ本体へ至る密度勾配、の三点に集約される。アンテナとカットオフ面の距離が同じでも、SOL密度分布のわずかな変化が結合抵抗とそれに伴う許容電力を大きく変動させる。このため、ガスパフやエッジ制御によってアンテナ前面の密度を適切に保つことが、ICRF加熱の運転上の鍵となる。

設計計算では、磁化プラズマのエッジを直接解く代わりに、比誘電率がアルフベン速度の逆二乗程度（(c/V_A)²のオーダー）の高誘電率誘電体スラブで近似する手法が確立されており、これにより市販の三次元電磁場ソルバでも波動の反射・屈折の主要な特徴を再現できる。水を用いた誘電体ダミー負荷でプラズマ負荷を模擬する試験も、アンテナ試作機のベッドテストとして行われている。結合解析には、アンテナの詳細な実形状と現実的なプラズマ条件を組み合わせて入力インピーダンスや近接場電界分布を求める専用コード（TOPICAなど）が用いられ、ITERアンテナではセプタム、同軸ケーブル、フィーダ、ストラップ、接地といった各部の電気的最適化に活用された。

ストラップ位相と放射されるk平行スペクトル

アンテナが放射する波動の平行波数 k∥ のスペクトルは、各ストラップに供給する電流の位相差で制御できる。これはICRFアンテナ設計の本質的な自由度である。位相を0/π/2/π（いわゆる偶数位相）にすれば、k∥ = 0成分が抑えられ、電流駆動に適した非対称スペクトルが得られる。逆に0/π/0のような対称位相では加熱は効率的だが、k∥ ≈ 0成分が強くなる。スペクトルの主成分を |k∥| < c/ω（k0）に収めることは、アンテナとリミッタの間で伝播する表面波や同軸モードの励起を抑える上で重要である。DEMO級の設計では、支配的な |k∥| を6 m⁻¹以下に抑えることが要求の一つに挙げられている。

さらに細かい制御として、各ストラップの電力配分を変える方法がある。3本ストラップのアンテナで中央ストラップの電力割合を掃引すると、外側ストラップが誘起する鏡像電流が中央ストラップの寄生電界を打ち消す最適点が現れる。ASDEX Upgradeでは中央ストラップの電力割合が全電力の0.55〜0.7（最適は約0.67）の範囲で高周波ポテンシャルとタングステンのスパッタ収率が極小となり、Alcator C-Modの4本ストラップ磁力線整合アンテナでも0.7〜0.9に同様の極小が観測され、この範囲では高周波ポテンシャルが高周波入力なしの場合と同程度まで下がった。この「鏡像電流相殺」は、ストラップ本数と位相・電力配分の最適化を通じてアンテナ自体の寄生放射を構造的に減らす手法として、ITERやDEMOの設計思想に取り込まれている。

整合系と負荷耐性

アンテナのインピーダンスはプラズマ条件とともに絶えず変動するため、送電系の反射を抑える整合回路が不可欠である。伝統的には可変真空コンデンサが用いられてきたが、長パルス運転ではフェライトチューナを用いた高速整合系が開発され、Alcator C-Modなどで採用されている。フェライトの透磁率をバイアス磁場で変化させることで、機械的可動部なしに高周波で整合を追従できる。JETでは、電圧・電流プローブによるアンテナインピーダンスの実時間測定とS行列に基づく結合評価が行われ、プラズマ変動に対する整合状態の把握が進められた。

「負荷耐性（load resilience）」は、プラズマ負荷が大きく変動してもアンテナ系の電圧上昇や反射を許容範囲に抑える設計思想である。TEXTORでは、負荷変動に対して感度の低いアンテナ系が開発・試験され、プラズマとカットオフ面の距離変化などによる結合抵抗の急変に対して再整合なしで運転を継続する能力が追求された。また、KSTARでは水冷構造のアンテナによる長パルス運転が実証されており、高周波損失熱の除去が長時間高電力運転の前提となっている。真空窓は送電線の真空・大気境界を隔てる要素で、ITERアンテナではその電気設計の検証が独立に進められている。機械的要素では、ストラップ間やフィーダ接続部の高周波スライディング接触が経年で劣化・破損する事例が報告されており、銀めっきしたCuCrZr接触子の高周波・機械試験など、信頼性向上のための材料試験がITER設計の一環として行われている。

高周波シース、不純物発生とその緩和

ICRF加熱の最大の副作用が、高周波シースである。アンテナ近傍の面に平行電界 E∥ がわずかに放射されると、遅波（表面波）としてプラズマ対向面に伝わり、そこでイオンと電子の応答の差によって整流された直流ポテンシャル（RFシースポテンシャル）が形成される。シースはアンテナやリミッタ上に生じる「近接場シース」と、アンテナから離れた壁面に生じる「遠方場シース」に分類される。現在の装置でシースポテンシャルは数百Vに達し、ITERのような次世代装置では遅波共鳴の寄与によりkV級への増大が予測されている。このポテンシャルは燃料イオンや不純物イオンをアンテナ表面に加速してスパッタさせ、さらにスパッタされた原子が再び表面に戻って自己スパッタを引き起こす正帰還的な侵食サイクルを作る。発生したタングステンなどの高Z不純物はSOLを通ってプラズマコアへ輸送され、Hモードのような長閉じ込め時間運転では性能低下の重大なリスクとなる。

シースが生む表面電界と磁場の組み合わせは E×B 流を駆動し、「高周波対流セル」と呼ばれる局所的なプラズマ流パターンを形成して、アンテナ近傍の密度や不純物分布を変える。この効果はTore SupraやJETで観測されている。緩和策としては、磁力線整合型ファラデースクリーン、スクリーンへの低Zコーティング、アンテナ周囲の電気絶縁カバー、k∥ < k0 とするスペクトル制御、そして前節の鏡像電流相殺が挙げられる。トロイダル位相の最適化はJETやASDEX Upgradeで不純物低減に有効であった。WESTでは全タングステン壁の下でICRFアンテナリミッタ周辺のタングステン侵食が顕著に観測されており、高周波シースと熱シースの両方を含む統合モデリング（STRIPEなど）による粗侵食率の予測と分光測定との検証が進められている。ITERが全タングステン壁面設計を採用した以上、アンテナ構造近傍の高周波誘起プラズマ・材料相互作用の予測と抑制は、ICRFアンテナ設計における加熱性能と並ぶ中心的な課題であり続けている。
