イオンサイクロトロン共鳴

イオンサイクロトロン共鳴とは、磁場中をラーモア運動するイオンの固有の周波数（イオンサイクロトロン周波数）と、外部から加える電磁波の周波数が一致したときに生じる共鳴現象である。この共鳴を利用してプラズマイオンに直接エネルギーを注入する方法はイオンサイクロトロン共鳴加熱（ICRH）と呼ばれ、トカマクやステラレータの主要な補助加熱手段の一つとなっているが、本項で扱うのは加熱装置としての側面ではなく、その根底にある物理現象、すなわち波と粒子の共鳴相互作用、それを支える波の伝播と吸収の機構、そして共鳴がもたらす種々の効果である。

イオンサイクロトロン共鳴と共鳴条件

一様な磁場中のイオンは、磁場に垂直な面内で角周波数 Ω = qB/m のサイクロトロン運動を行う。ここで q は電荷、B は磁場強度、m はイオンの質量である。この周波数に一致する電場の回転成分がイオンに作用すると、位相が一定に保たれ、エネルギーが継続的にイオンへ移る。これがイオンサイクロトロン共鳴の基本機構であり、共鳴条件は本質的に「波の周波数＝イオンのサイクロトロン周波数」という単純なものである。

トカマクでは磁場がトロイダル方向に強さを変えるため、共鳴条件を満たす面（共鳴層）は空間中の特定の磁束面上に現れる。水素の陽子を例にとると、1 テスラの磁場でサイクロトロン周波数は約 15 MHz であり、トカマクで用いられる 1.5〜3 テスラ程度の磁場では共鳴周波数は 20〜100 MHz 帯に収まる。この帯域は短波放送技術の延長上にあり、大電力の高周波を定常的に発生させ、同軸伝送線で搬送できるという工学的な利点を ICRH に与えている。共鳴層の位置は周波数と中心磁場強度の選択によって制御でき、図に示すように、周波数を上げれば共鳴層は弱磁場側（プラズマ外周側）へ移動する。この関係を利用して、加熱位置をプラズマ中心から外周まで任意に選ぶことができる。

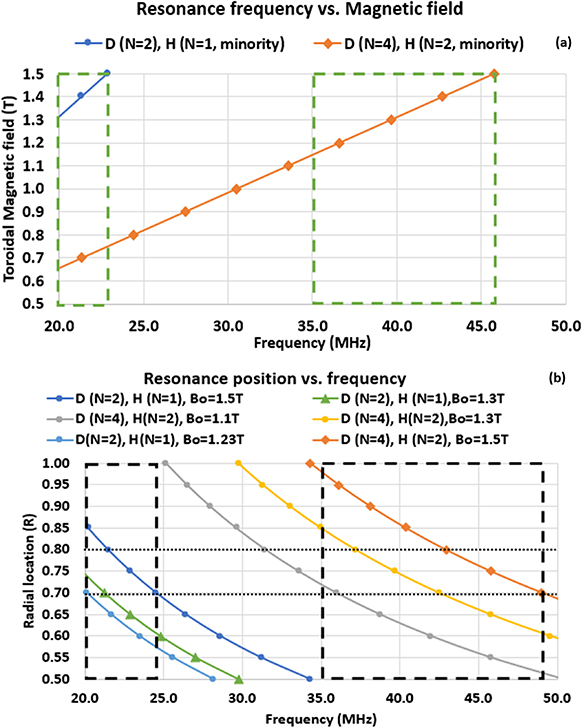

図は、共鳴周波数とトロイダル磁場の関係（上）および周波数に対する共鳴層の半径方向位置の変化（下）を、重水素の第 2 高調波と水素少数イオンの基本波の場合について示したものである。破線で囲んだ領域が装置で選択可能な運転範囲に対応し、周波数の掃引によって共鳴点がプラズマ内を移動する様子が読み取れる。

なお、磁場に沿って見るとイオンは並進運動もしているため、厳密には共鳴条件はドップラー効果を含み ω − k∥v∥ = nΩ となる（k∥ は磁場方向の波数、n は高調波の次数）。このドップラー幅が共鳴層に有限の厚みを与え、後述する境界層構造の源となる。

イオンサイクロトロン帯域における波の伝播と吸収

アンテナから放射されるのは数十 MHz、波長がデシメートルからメートル級の電磁波であり、プラズマ中では二つのモード、すなわち高速磁音波（ファストウェーブ）と低速のシアーアルフヴェン波（スローウェーブ）が許される。ICRH では主にファストウェーブが用いられる。アンテナはプラズマ縁の低磁場側に置かれ、スクレイプオフ層のエバネッセント領域をトンネルして波がプラズマ本体へ入る。電子サイクロトロン帯や低域混成帯と異なり、イオンサイクロトロン帯には高密度カットオフが存在しないため、高密度プラズマの中心部まで加熱を届かせられるのが大きな特徴である。

プラズマ内部の波の記述は容易ではない。マクスウェル方程式とヴラソフ方程式を連立して解く必要があり、ラーモア半径を有限のまま扱うと、冷プラズマ近似では現れない第三のモード（ベルンシュタイン波）が内部に現れる。このため実用的な解析では、フルウェーブコード（TORIC、AORSA など）によって非一様な閉じた系における波動方程式を数値的に解くのが標準となっている。一方、冷プラズマ近似に熱的効果を摂動として加える半解析的な扱いも、物理的な見通しを得る手段として発展を続けている。

共鳴層そのものの構造も重要である。共鳴点の近傍では冷プラズマ描像が破れ、有限ラーモア半径効果が境界層の中で電流密度を修正する。境界層解析によれば、幾何光学（波は局所的に直進するという近似）の枠組みが共鳴層で破破綻しうることが示されており、また二種類のイオンが共存するプラズマではイオン–イオン混成共鳴と呼ばれる特異面が現れ、そこでファストウェーブがイオンベルンシュタイン波へモード変換される。このモード変換は共鳴吸収と並ぶエネルギー沈着経路の一つである。吸収された波のエネルギーは、共鳴したイオンの垂直方向エネルギーを直接高めるほか、高調波加熱やモード変換を経由して電子へも分配される。

加熱シナリオ：少数イオン、高調波、三イオン方式

実際の加熱では、どの種類のイオンをどの次数の共鳴で加熱するかという「シナリオ」の選択が中心課題となる。

最も古典的なのは少数イオン加熱である。例えば重水素主体のプラズマに少量の水素を混ぜ、水素の基本共鳴周波数で加熱する。少数イオンだけが共鳴層でエネルギーを吸収し、その後衝突によって背景プラズマへエネルギーを分配する。少数イオン濃度が低いほど一粒子あたりの吸収が強く、イオンは高エネルギーの「テール」を持つ分布に加速される。逆に濃度を高めると吸収は広い領域に分散し、より体積的な加熱になる。

第二の選択肢は高調波加熱である。波の周波数をサイクロトロン周波数の整数倍（主に 2 倍）に合わせると、有限ラーモア半径効果を介して吸収が起こる。基本波に比べ吸収は弱いが、単一種プラズマでも加熱できるため、不純物や同位体比の制約が緩い。この場合、吸収効率がイオン温度とラーモア半径に依存するため、他の加熱手段で「種火」を作ってから効率が上がるという性質がある。

第三に、近年注目されているのが三イオン方式である。二つの主成分イオン種と少数の第三種（例えば重水素–三重水素プラズマへのヘリウム3 の添加）を組み合わせ、イオン–イオン混成共鳴層の近傍に第三種の共鳴を置くことで、高密度プラズマ中でも選択的な強吸収を実現する。この方式は重いイオンを高エネルギーまで加速する能力があり、将来の炉級プラズマでの応用が期待されている。いずれのシナリオでも、放射する波の平行波数スペクトル（アンテナのストラップ位相で制御する）と共鳴条件の整合が吸収効率を左右する。

アンテナ結合とプラズマ縁との相互作用

共鳴現象はプラズマ中心で完結しているわけではなく、波を注入するアンテナとプラズマ縁の界面で多くの物理が起こる。アンテナはトロイダル方向に並べた複数のストラップ（ポイダル方向に長い導体板）からなり、これに流す正弦波電流の位相関係が放射される波のスペクトルを決める。ストラップ間の位相は加熱効率だけでなく、縁での不純物放出にも影響するため、位相の最適化は運転上の重要な調整項である。

アンテナ近傍の縁プラズマでは、高周波電場がプラズマ–壁界面に高周波シースを形成し、静電場の E×B ドリフトを介して粒子の対流輸送や不純物侵入を変化させる。これがスクレイプオフ層の輸送やダイバータ熱負荷に影響を与えるため、シース抑制のためのアンテナ形状（フィールドアラインしたストラップ配置など）の改良が進められている。また、アンテナ前面の密度は乱流やエッジ局在モード（ELM）によって変動するが、ICRF 波の波長はデシメートル級と長いため、これらの密度擾乱の空間スケールと同程度になりやすく、波の散乱が顕著に現れる。散乱は結合効率の変動や加熱プロファイルの歪みをもたらしうる。

装置側の問題もある。複数のアンテナを異なる周波数で運転しても相互干渉（クロストーク）によって非運転アンテナ内に電圧が誘起され、マルチパクターと呼ばれる共鳴放電が誘発されることがある。これが真空容器内の圧力上昇を引き起こし、安全インターロックによってアンテナ運転を制限する事例が報告されている。さらに、高電力定常運転に向けては、縁密度変動に対して結合が本質的に強靭で、不純物発生を抑える新しいアンテナ概念（周回方向にストラップを分散配置した進行波アンテナなど）の開発が進んでいる。

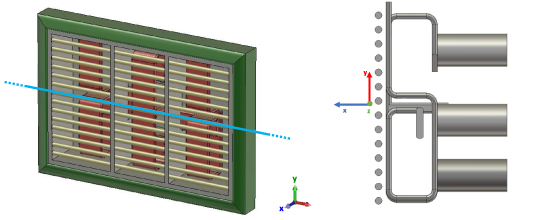

図は、次世代装置向けに設計された 3 ストラップアンテナの例で、左にストラップ配置の正面図、右に側面図と電場成分の抽出線を示す。複数ストラップの位相制御によって放射スペクトルを整形する構成が視覚的に分かる。

バルクイオン加熱を超える応用

イオンサイクロトロン共鳴は単なる加熱手段を超えて多様な応用を持つ。第一に電流駆動である。ファストウェーブを用いて高周波に同期した電子やイオンの流れを駆動し、プラズマ電流を非誘導的に維持する構想が、将来の定常運転炉（DEMO など）に向けて検討されている。第二にプラズマ制御への利用がある。共鳴加熱が局所的に生み出す高速イオンや E×B 流は、鋸歯状振動（ソートゥース）の制御や縁の対流輸送の緩和に利用できるとされ、ITER でのソートゥース制御手段の一つに挙げられている。第三に、共鳴加速を推進プラズマのエネルギー源とする提案や、永久磁場を持つ装置での第一壁コンディショニング（壁の放ガス・清浄化）への利用がある。

また、逆の現象も観測されている。共鳴加熱によって生成された高速イオンは、逆にイオンサイクロトロン周波数帯の電磁波を自発的に放出することがあり、このイオンサイクロトロン放射は高速イオン分布の診断手段としての価値を持つ。さらに、共鳴周波数帯の波と乱流や ELM との相互作用、加熱に伴う密度変化やプラズマ回転の生成といった二次効果は、共鳴現象がプラズマのマクロな挙動に広く手を伸ばすことを示している。歴史的に見れば、この分野は 1960 年代の初期の実験——誘導コイルや半径方向電場を用いてイオンサイクロトロン波を発生させ、分散関係とサイクロトロン吸収による加熱を実証した一連の研究——にまで遡ることができ、当時確認された基本物理が、今日では 20 MW 級の加電力を見込まれる炉級システムへと発展したことになる。
