磁気揺動

磁気揺動（magnetic fluctuations）とは、磁化プラズマ中で背景磁場に重畳して生じる時間的・空間的な磁場変動成分、とりわけ乱流的な微小幅の磁場擾乱のことである。核融合研究では、磁場閉じ込めプラズマのエネルギー閉じ込めを直接左右する現象として重視されており、磁場の半径方向成分が電子の熱輸送を引き起こす「異常輸送」の主要な候補とされてきた。変動の振幅は背景磁場に対してきわめて小さく、トカマク内部での測定例では相対振幅が10⁻⁴程度以下のオーダーでありながら、電子熱拡散係数の大きさを説明しうるほどの輸送を生じうる点に特徴がある。本項では、磁気揺動の起源と駆動不安定、輸送への影響、測定法、理論・シミュレーションによる理解の現状を述べる。

性質と起源

磁気揺動は、プラズマ中を伝わる電磁擾乱として、電場の静電成分（密度揺動に対応）と対をなす概念である。磁化プラズマでは、圧力勾配や電流勾配が自由エネルギー源となり、磁場の振動・変動を自発的に励起する。変動は空間的に局在したモード構造をもち、例えばマイクロテアリングモードでは、並行電流の細片が有理磁気面の周りに局在し、平行方向の磁矢印ポテンシャル A∥ がピークとダブルピーク的な構造をもつ。こうしたモード構造は、線形固有モードとして理論・シミュレーションから予測され、実験で測定された変動スペクトルと比較される。

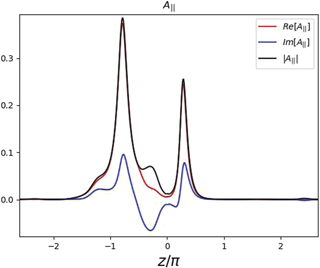

図は、局在した並行電流構造をもつマイクロテアリングモードの A∥ のモード構造を、実部・虚部・絶対値で示したものである。z/π で見て -1 と 0 の付近に二つのピークが現れ、虚部が実部と位相のずれた構造をもつことが読み取れる。このような並行電流の細片構造が、ピックアップコイルで観測される磁場変動の実体である。

磁気揺動の起源には大きく分けて二つある。一つは熱的起源で、プラズマ中の荷電粒子の自発的な放出（熱雑音）による電磁揺動である。これはプラズマの平衡状態に本質的に伴う揺動であり、線形プラズマ応答と波動・粒子共鳴に基づく自発放出理論でスペクトルが記述される。もう一つは不安定駆動の乱流的起源で、次節で述べる微視的不安定性が成長して飽和したものである。粒子シミュレーションによれば、自発放出理論が扱う亜光速域のスペクトルは理論とよく一致する一方、線形共鳴条件を満たさない超光速域でもスペクトルの強い増強が見られ、非線形波動・粒子相互作用の寄与が示唆されている。

駆動不安定

磁気揺動を駆動する微視的不安定性として、まずマイクロテアリングモード（microtearing mode）が挙げられる。これはテアリングモードの微視的（電子スケール）版であり、電子温度勾配を自由エネルギー源として、有理面上の並行電流細片とそれに伴う磁気島の微小幅の変動を駆動する。球状トカマクやペデスタルのような高ベータ・高衝突性領域で主要なイオンスケール不安定となることがジャイロキネティックシミュレーションで示されており、観測された磁気揺動の周波数スペクトルや衝突性依存性と比較されている。局所線形シミュレーションの成長率・周波数と実験で観測された変動振幅の周波数分布を重ね合わせると、両者は同じ周波数帯（数百kHz程度）でピークをもち、マイクロテアリングモードが観測される磁気揺動の主因であることを支持する。

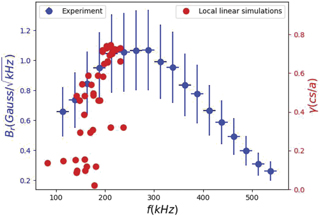

図は、局所線形シミュレーションで得られたマイクロテアリングモードの周波数と成長率（赤点）と、実験で観測された磁気揺動振幅の周波数スペクトル（青点）を比較したものである。実験の振幅は約200kHz付近でピークをもち、シミュレーションの成長率が最大となる周波数帯と対応している。ただし、シミュレーションが予測する変動振幅は実験の期待値より低めであり、この乖離の原因は現在も検討課題である。

反転磁場ピンチ（RFP）では、トカマクとは異なる機構で磁気揺動が本質的な役割を果たす。RFPはトロイダル磁場が反転する強い磁気せん断配置であり、複数の共鳴面における抵抗性磁気流体不安定（テアリングモード）が乱流的ダイナモを形成し、磁場配置を自ら維持する。このダイナモ作用は本質的に磁気揺動そのものであり、同時に粒子・熱の異常輸送源ともなる。衝突性が変動レベルと電力バランスに影響するため、衝突性と磁気揺動の関係はRFP研究の中心的テーマである。

エッジ乱流も磁気揺動の重要な供給源である。エッジでは電磁乱流が広く観測されており、時間変化する並行電流がピックアップコイルで測定される。また、ジャイロ音波帯の静電乱流と磁気揺動の非線形結合も報告されており、例えば帯状流や測地音響モード（GAM）と同じ周波数の磁気揺動が位相同期を通じてエネルギーを交換し、乱流レベルの変調や閉じ込め遷移に関与しうることが示されている。このように磁気揺動は単なる輸送源ではなく、乱流・帯状流との非線形相互作用系の一部として捉えられている。

異常電子輸送

磁気揺動が閉じ込めにとって重要なのは、磁力線の確率的な揺らぎが電子の熱輸送を引き起こすためである。電子は磁力線に沿って高速で動くため、磁力線の半径方向の揺らぎがそのまま電子の半径方向の歩みとなり、古典・新古典理論では説明できない「異常な」電子熱輸送をもたらす。準線形論によれば、磁気揺動による電子熱拡散係数は χ ∼ π q R v_th (δB_r/B)² という形で、変動の相対振幅の二乗と熱速度に比例する。トカマクでの測定では、この式から見積もられた拡散係数のオーダーとパラメータ依存性が、輸送解析から得られる電子熱拡散係数と類似することが示されており、磁気揺動が電子熱輸送の有力な説明であることを支持する。

特に注目すべきは、磁気揺動レベルが局所の電子温度勾配と強く相関し、揺動誘起熱流に臨界勾配的な閾値が現れるという観測である。これは、温度勾配が閾値を超えるとマイクロテアリングモードなどの磁気乱流が急増して熱輸送が増大するという描像と整合する。一方、Hモードではエッジ輸送障壁の形成に伴って激しい揺動が抑制され、ペデスタルが形成されるが、残留する磁気揺動の起源と役割はペデスタル物理の鍵となる未解決問題である。また、L-H遷移やH-L遷移の振動的遷移（ディザリング）において、磁気揺動信号がエッジ密度揺動と相関して変動することが観測されており、遷移の自己制御機構において磁気的効果（電磁乱流やアルフベンモード）を考慮する必要があることが示唆されている。

測定手法

磁気揺動の測定は、その振幅が小さく波長が短いため技術的に難しく、複数の手法が併用されている。最も伝統的なのはミルノフコイル（磁気ピックアップコイル）で、真空容器壁面に設置したコイルにより磁場の時間微分を直接測定する。モードの周波数や多極子構造の情報は得られるが、プラズマ外部にあるため内部の変動振幅そのものは決定できない。内部測定には、マイクロ波をプラズマに入射し散乱光の偏波変化を読み取るクロス偏波散乱（CPS）が用いられる。これは磁場の偏極成分による散乱を利用して、半径数mm程度の局所的な磁気揺動を測定でき、トカマクの勾配領域における変動の半径方向プロファイルの決定などに成功している。また、ファラデー効果を利用した干渉・偏光計（インターフェロメーター・ポラリメーター）は、レーザー・マイクロ波ビームの偏波回転から測線に沿った磁場揺動を測る手法であり、ペデスタル内部の磁気揺動レベルの直接測定を可能にした。感度評価では、マイクロテアリングモードに伴う偏光計の位相揺らぎは数度程度に達すると予測され、密度揺動ではなく磁場揺動が支配的であることが示されており、十分な感度で観測可能である。このほかトムソン散乱による測定の提案もある。

理論とシミュレーション

磁気揺動の理論的記述は、大きく分けて平衡プラズマの自発的な熱揺動の統計理論と、不安定性による乱流揺動のジャイロキネティック理論・シミュレーションに分かれる。前者は、磁化プラズマ中の荷電粒子の自発放出として電磁揺動スペクトルを構成する理論であり、多種粒子系や相対論的系、磁場のない系への拡張も行われている。粒子シミュレーションとの比較により、亜光速域では理論スペクトルが再現される一方、線形固有モード近傍や超光速域では非線形効果による増強が見いだされており、理論の非線形拡張が課題となっている。また、離散粒子効果を含む一般的な電磁揺動の準線形理論も整備されつつある。

乱流的揺動については、ジャイロキネティック・シミュレーションが実験との定量的比較の主役となっている。局所線形計算で固有モードスペクトル（周波数・成長率）を求め、非線形計算で周波数スペクトル、輸送レベル、衝突性依存性、磁気揺動と密度揺動の比などを計算し、実験測定と突き合わせる。マイクロテアリングモードについては、この種の比較がペデスタルや球状トカマクで進んでおり、観測された揺動の特徴が他の不安定性と整合せずマイクロテアリングモードと整合するという判定が得られている。一方で、シミュレーションが予測する変動振幅が実験より低いという乖離も残されており、電子温度勾配モード（ETG）との寄与の切り分けも含めて、磁気揺動の定量的理解は現在も発展途上である。
